Машина для вторичной очистки зерна МС-4,5

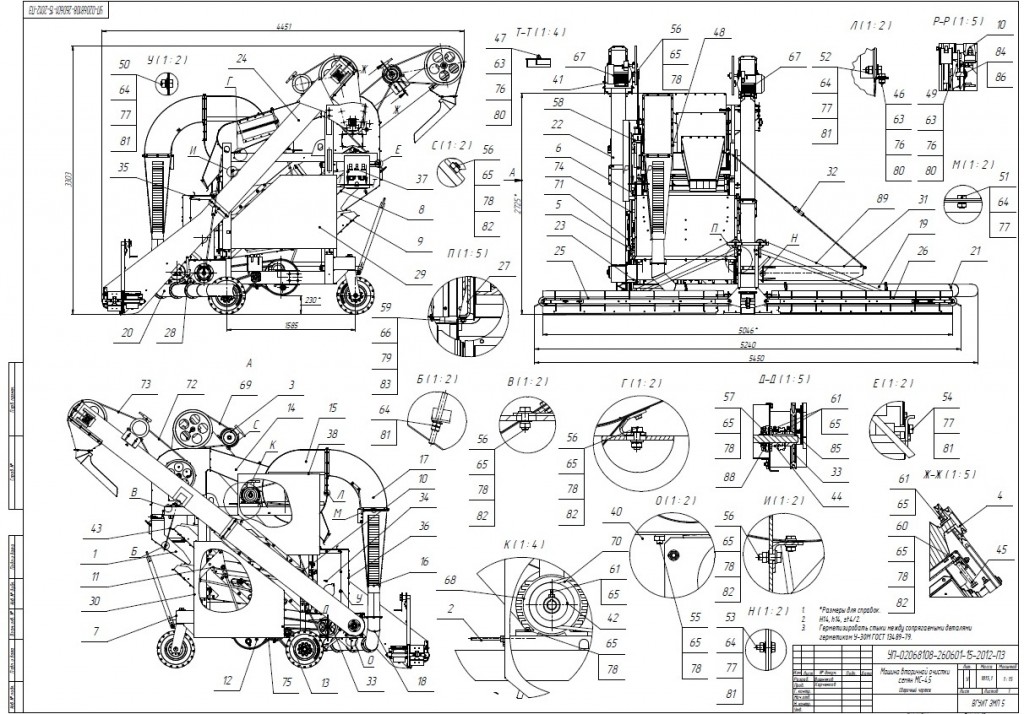

Общий вид машины вторичной очистки зерна МС-4,5. Очистка зерна осуществляется триерным способом. Присутствуют спецификации, а также конструкции основных узлов машины. Также имеется листы деталировки и рамы. Машину МС-4.5 эксплуатируют на открытых токах или в складах. Используют во всех климатических зонах. Номинальная производительность за час основного времени на пшенице с объемной массой 760 г / л при влажности до 16% с содержанием отхода до 5%, не менее 4,5 т/ч.

Состав: Сборочный чертеж (СБ), Спецификации, Деталировка (7 листов) Язык документа

Софт: AutoCAD, DWG
