Механизация линии цеха производства растительного масла с усовершенствованием конструкции масличного пресса

Житомирский национальный агроекологический университет
Инженерно-технический факультет
Дипломный проект по механизации сельського хозяйства
На тему: "Механизация линии цеха производства растительного масла с усовершенствованием конструкции масличного пресса"
Житомир 2014

Приведен обзор технологий переработки семян подсолнечника на масло и жмых Выполнен продуктовый расчет, подобрано необходимое оборудование, проведено планирование производственного помещения, выполнены расчеты по энерго- и водоснабжению.

Повышение производительности пресса для получения масла достигается за счет замены сплошного шнекового вала пустотелым. Кроме того, на производительность большое влияние оказывает равномерная подача сырья, поэтому для ее обеспечения установлен специальный разрыхлитель. Установка разрыхлителя позволит избежать образования «свода» в горловине пресса.
Модернизация шнекового пресса ФП позволит получать больший выход масла, примерно на 5%.
В проекте также уделено значительное внимание вопросам по охране труда при работе в цехе и охране окружающей среды.
В заключительной части приведены экономические расчеты, доказывающие эффективность и целесообразность проектирования цеха по переработке семян подсолнечника.

Техническая характеристика пресса:
производительность 235 кг / ч
установленная мощность 15 квт
в том числе:
привода шнека 14 квт
привод разрыхлитель 1 квт
внешний диаметр шнека 0,175 м
внутренний диаметр шнека:
в зоне загрузки 0,125 м
в зоне прессование 0,145 м
габаритные размеры:
длина 1630 мм
ширина 600 мм
высота 1820 мм

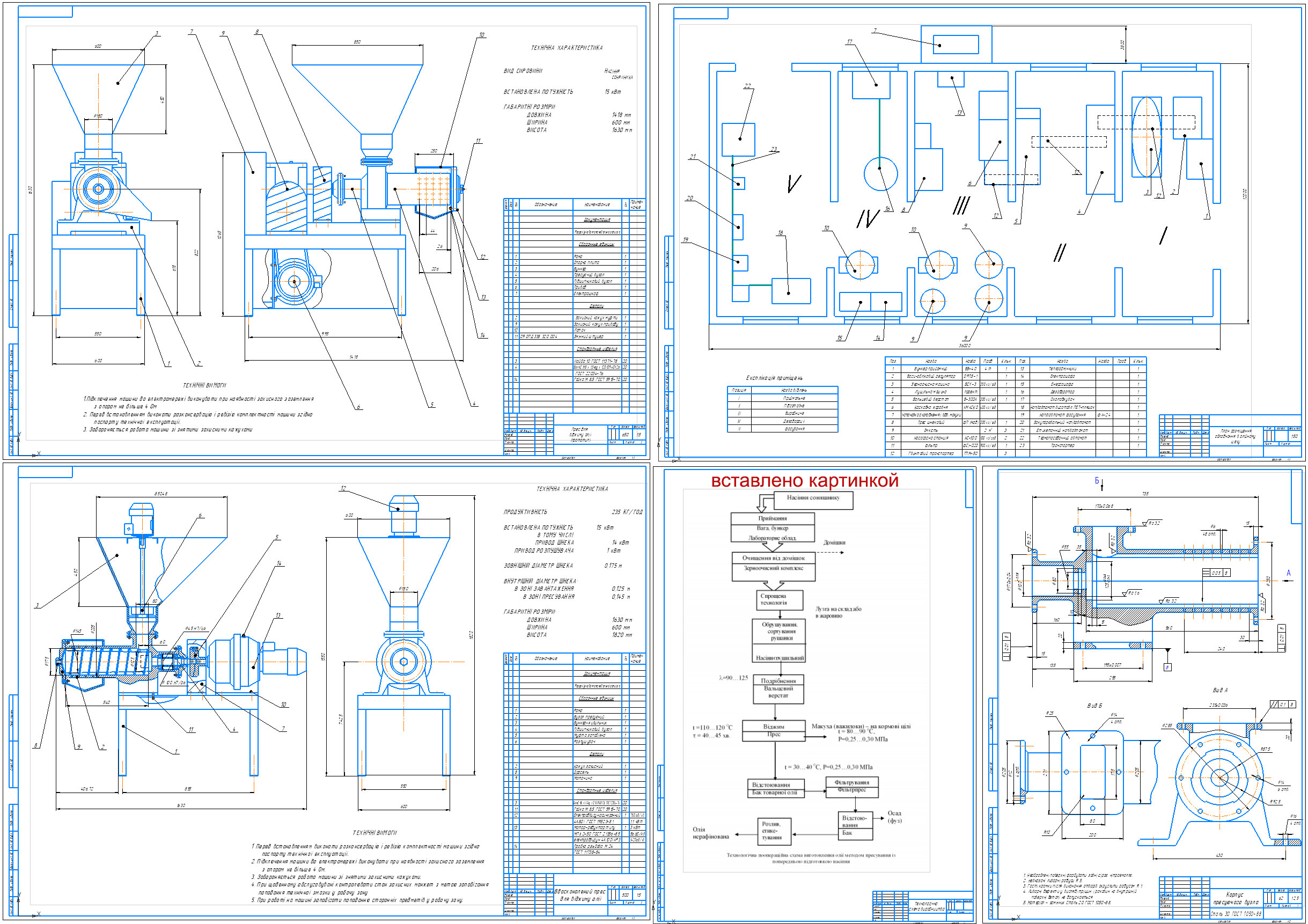

Состав: Пресс для растительного масла (ВЗ), Прототип преса (ВЗ), Деталировка (5 деталей), Цех, Генплан, Технологическая схема, График работы машин, Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 15

Каталог / Промышленность / МАПП / Механизация линии цеха производства растительного масла с усовершенствованием конструкции масличного пресса

Просмотр файлов
олія_розділ_2.doc
олія_розділ_3.doc
олія_розділ4.doc
олія_розділ5.doc
олія_розділ6.doc
Олія_креслення/Олія_лист0.cdw
Олія_креслення/Олія_лист1.cdw
Олія_креслення/Олія_лист2.cdw
Олія_креслення/Олія_лист3.cdw
Олія_креслення/Олія_лист4.cdw
Олія_креслення/Олія_лист5.cdw
Олія_креслення/Олія_лист6/А2_корпус.cdw
Олія_креслення/Олія_лист6/А4_вал.cdw
Олія_креслення/Олія_лист6/А4_кришка.cdw
Олія_креслення/Олія_лист6/А4_маточина.cdw
Олія_креслення/Олія_лист6/А4_шнек.cdw
олія_висновки.doc
олія_вступ.doc
олія_джерела.doc
олія_зміст.doc
олія_реферат.doc
олія_розділ_1.doc
Олія_креслення/Олія_лист6
Олія_креслення
