Модернизация бродильной установки

В данном дипломном проекте разрабатывается модернизация бродильной установки для получения красных виноматериалов. Модернизация заключается в следующем: в конструкции бродильной установки находится шнек с одинаковыми диаметрами витков, идея заключается в том, чтобы шнек стал конусообразным, что приводит к быстрой выгрузки продукции, тем самым увеличивается производительность. А также из конструкции исключаем скребок, который раньше убирал остатки сусла после выгрузки, новый шнек будет за него выполнять эту функцию более эффективно.
В проекте приведены конструктивные расчеты, расчет заземления установки и расчет виброизоляции двигателя, а также расчет определения опасности при возникновении чрезвычайной ситуации (техногенная авария с выделением хлора), указаны меры к нейтрализации последствий аварии. Проработаны вопросы охраны труда и техники безопасности, а также вопросы, связанные с гражданской обороной.

Состав: Аппаратурная схема вина, Бродильная установка (ВО), расположения фундамента под бродильную установку, кинематическая схема бродильной установки, шнек до и после модернизации (ВО) Язык документа

Софт: Компас v12, CDW

Каталог / Промышленность / МАПП / Модернизация бродильной установки

Просмотр файлов
Модернизация бродильной установки/00 Аппар-техн схема пр вина.cdw

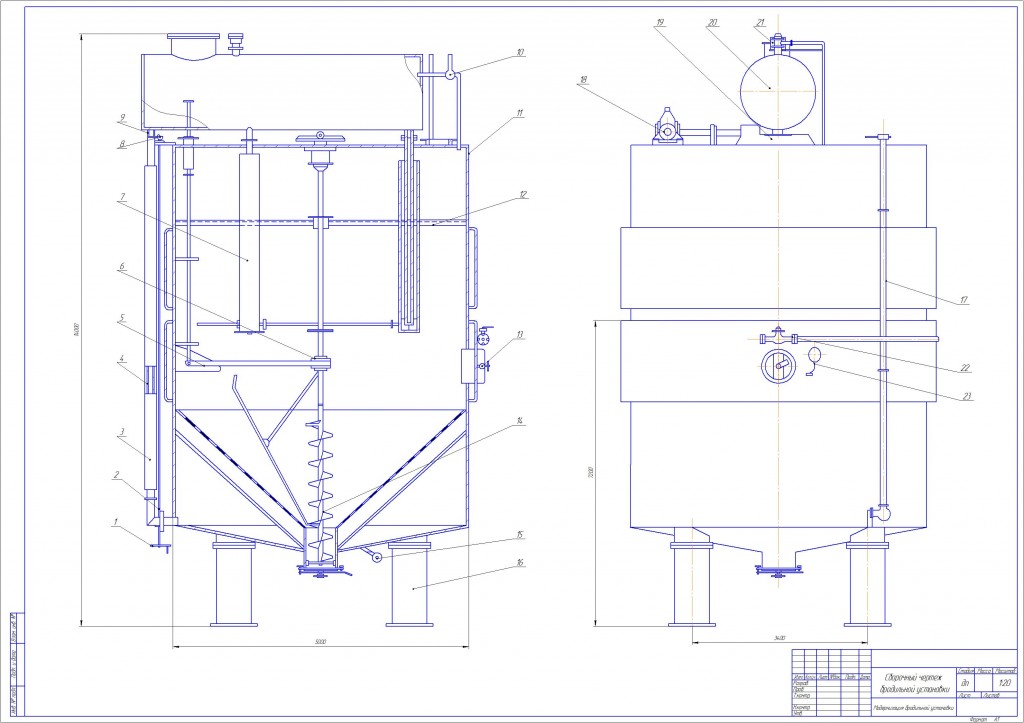

Модернизация бродильной установки/01 Бродильная установка.cdw
Модернизация бродильной установки/01 Бродильная установка.jpg
Модернизация бродильной установки/02 Бродильная установка расположения фундамента сх.cdw
Модернизация бродильной установки/03 Технологическая схема пр вина.cdw
Модернизация бродильной установки/04 Течение процесса в бродильной установке.cdw
Модернизация бродильной установки/05 Кинематическая схема привода шнека.cdw
Модернизация бродильной установки/06 Шнек До Мод.cdw
Модернизация бродильной установки/07 Шнек после мод.cdw
Модернизация бродильной установки/пояснительная записка.docx
Модернизация бродильной установки/Спецификация 1.docx
Модернизация бродильной установки/Спецификация 2.docx
Модернизация бродильной установки
