Модернизация электрической печи п 104

в данной курсовой работе разработана модернизация электрической печи П-104 на формате А1, с отдельно вычерченным пароувлажнительным устройством. Модернизация направлена на ликвидацию недостатка печи заключающаяся в том, что тепло, излучаемое от свода топки, является излишним и приводит к увеличению упека хлеба и ухудшению его качества. Поэтому целью является улучшение качество изделий и снизить их упек. Указанная цель достигается тем, что парогенератор располагается в своде топки и соединен с системой трубопроводов пароувлажнительного устройства. Хлебопекарная печь содержит топку со сводом, выполненным ребристым с ячейками, парогенератор, смонтированный в своде топки и состоящий из секций, два паросборника, соединенные патрубками с секциями, пароувлажнительное устройство, представляющее собой две трубы для подачи в рабочую камеру печи. Под действием тепла свода топки вода в секциях в виде увлажненного пара с помощью паросборников и труб подается в пекарную камеру для увлажнения тестовых заготовок.
Такое выполнение конструкции хлебопекарной печи позволяет обеспечить оптимальный температурный и пароувлажнительный режимы печи, благодаря чему улучшается качество изделий и снижается их упек.

Состав: Сборочный чертеж(СБ), Вид общий (ВО), спецификация, РПЗ Язык документа

Софт: компас V11

Каталог / Промышленность / МАПП / Модернизация электрической печи п 104

Просмотр файлов
Спецификация.spw

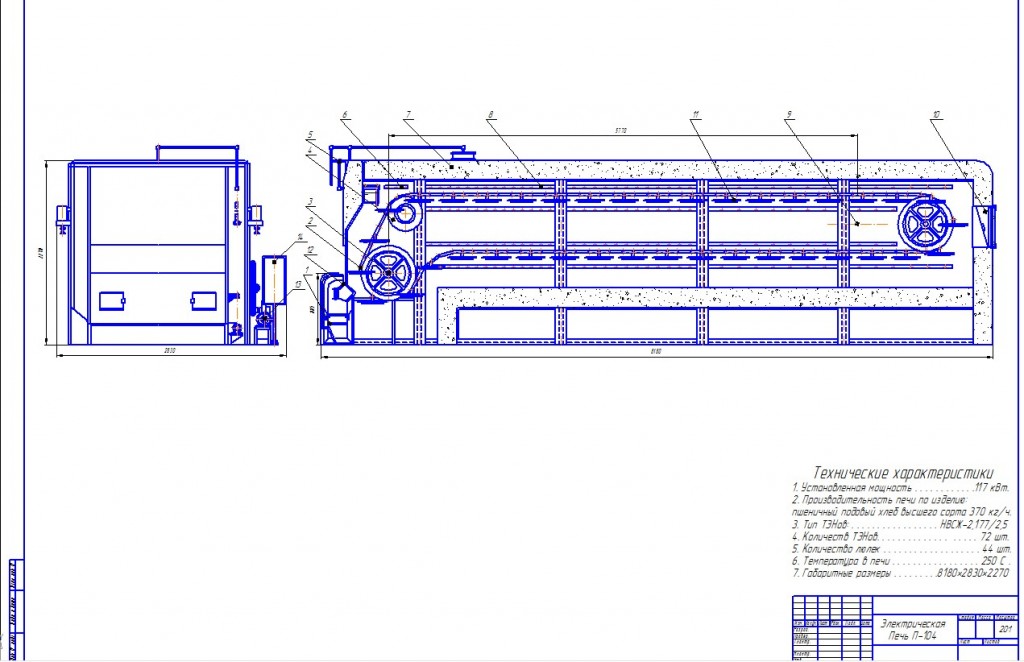

П-104 А1.cdw
Пароувлажнительное устройство.cdw
РПЗ печь п 104.docx
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
2015-05-03 в 17:17 Ответить

"Модернизация электрической печи П 104". В ней все расчеты ведутся для печи ФТЛ-2-66, которая не является электрической, а про модернизацию, я вообще молчу - один лист записки, где ссылка на патент, в котором печь - топочная, а не электрическая. А лист А1 - парогениратор, судя по описанию но должен находится между ветвями конвейера, а не отдельно.
