Модернизация утфелемешалки-кристаллизатора Ш1-ПКФ

Проект модернизации включает компоновочные чертежи аппарата, подбор стандартных элементов и разработку нового оборудования, конструктивные, прочностные и тепловые расчеты аппарата. Также рассмотрены вопросы автоматизации, охраны труда, гражданской обороны, монтажа и охраны окружающей среды.

Технічні характеристики
1. Продуктивність, т/год 12
2. Робочий об 'єм,м 150
3. Сумарна потужність приводів, кВт 8
4. Маса апарату, кг 35500
5. Габаритні розміри
тах висота,мм 19200
тах діаметр,мм 6000

У даному дипломному проекті, запропонований проект модернізації утфелемішалки-кристалізатора Ш1-ПКВ. Проектом передбачається заміна нерухомих труб охолодження з мішалкою, що обертається, на перемішування за допомогою охолоджуючих труб, що здійснюють вертикальні коливання. Ця зміна забезпечить протитечійний процес теплообміну і тому мінімальний час знаходження утфелю в апараті і режим його охолодження.
Дипломний проект включає аналіз існуючого обладнання і пошук нових рішень згідно з сучасними науковими розробками. Проект модернізації включає компоновочне креслення апарату, підбір стандартних елементів та розробку нового обладнання , конструктивні, міцнісні і теплові розрахунки апарату. Також розглянуті питання автоматизації, охорони праці, цивільної оборони, монтажу і охорони навколишнього середовища.
Впровадження модернізації дозволить значно підвищити технічний рівень цукрових заводів, покращити якість кінцевої продукції, збільшити поверхню теплообміну, шо також збільшить продуктивність апарату до 12 т/год з одночасним зменшенням споживаної потужності. Проведені економічні розрахунки підтверджують, що встановлення протитечійної системи охолодження дасть можливість зменшити витрати теплової і електрічної енергії на виробництво цукру і собівартість продукції.

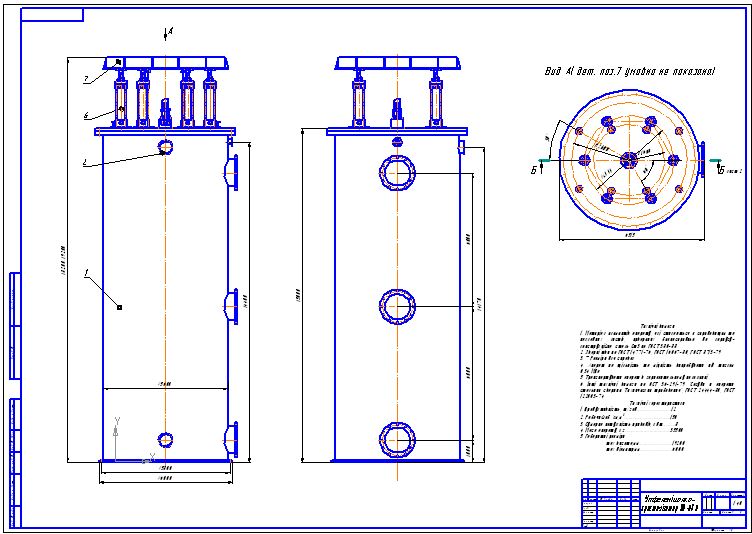

Состав: Сборочный чертеж(СБ), Разрез, Спецификации, бойлер, распределитель утфеля, схема автоматизации, ПЗ Язык документа

Софт: Компас v12
