Модернизация автомата для фасовки сметаны

Национальный университет пищевых технологий
Кафедра машин и аппаратов пищевых и фармакологических производств
Диплопный проект
На тему: Модернизация автомата для фасовки сметаны
Киев 2009

Темою проекту є технічне переоснащення цеху по виробництву сметани на ВАТ “Салюс” та модернізація автомату для фасовки сметани. Це дало змогу при менших інвестиціях поновити існуюче обладнання і вивести його на сучасний технічний рівень.
При модернізації збільшилась продуктивність і надійність існуючого обладнання. Фасування сметани в новому варіанті здійснюється в якісну сучасну споживчу тару, яка користується значним попитом у населення. Зменшені витрати пакувального матеріалу та технологічні простої обладнання пов’язані з необхідністю зупинок фасувального автомату при зміні упаковочного матеріалу.
Ефективність впроваджених мироприємств підтверджена технологічно-конструкторськими та економічними розрахунками.

Курсова робота містить: 6 листів формату А1 та 8 листів формату А4 графічної частини, 101 сторінку пояснювальної записки.

Технічні характеристики автомата для фасовки сметани М6-ОРЖ

Продуктивність 54-70 шт/хв
Місткість тари 200 г
Матеріал коробки полістирол
Матеріал для кришки фольга алюмінієва
Привід автомата комбінований: електромеханічний і пневматичний
Споживана потужність 8,5 кВт
Габарити автомата:
довжина 3750 мм
ширина 1230 мм
висота 1990 мм

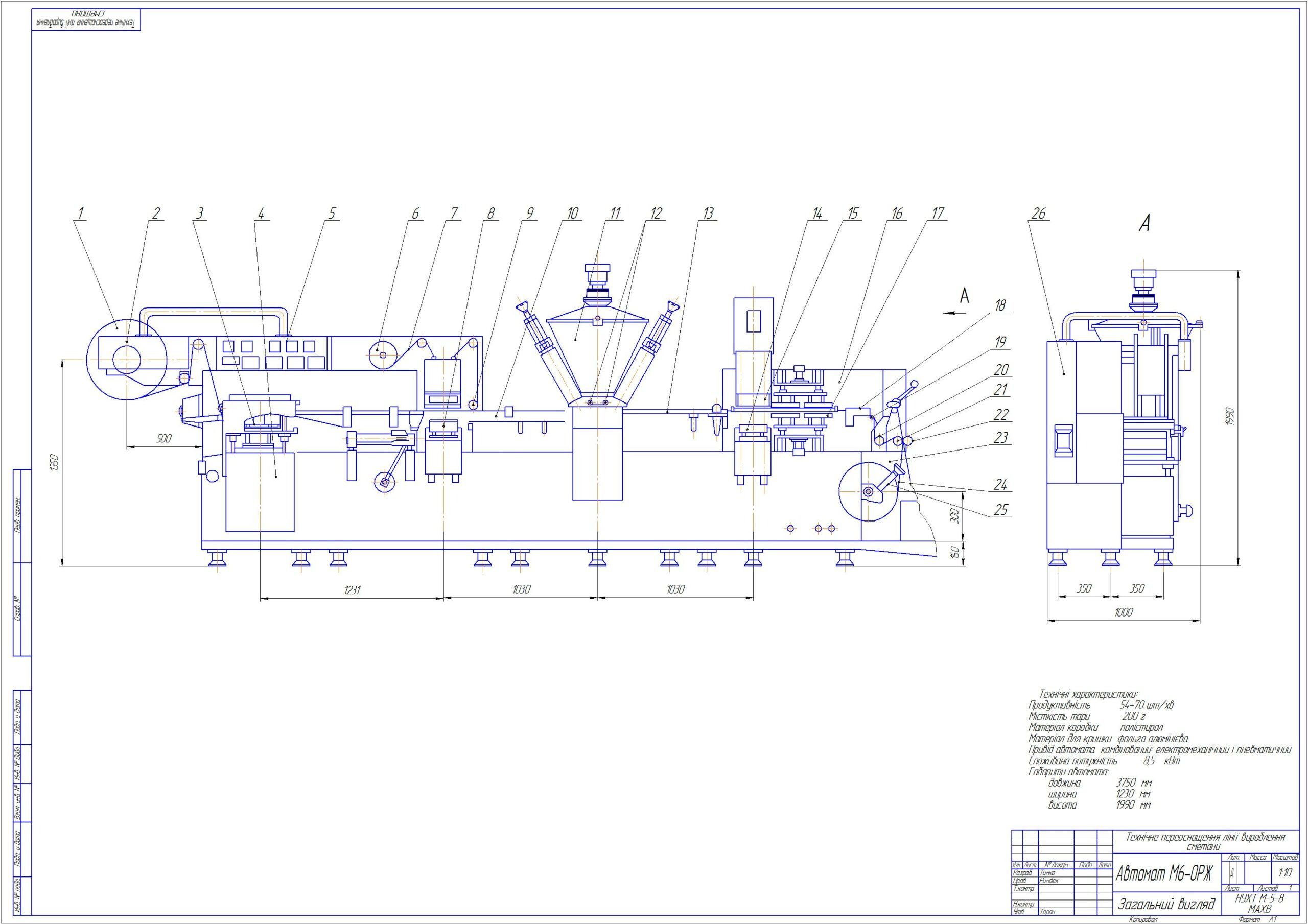

Состав: Загальний вигляд, план ділянки вироблення сметани, блок нагрівання іподачі плівки та термоформування упаковок, схема автоматизації лінії вироблення сметани на ВАТ "Салюс", рулонотримач (складальне креслення), деталювання (матриця подачі упаковки, механізм безперервної подачі плівки, розподілювач), специфікація. Язык документа

Софт: КОМПАС-3D V13

Каталог / Промышленность / МАПП / Молочное / Модернизация автомата для фасовки сметаны

Просмотр файлов
автомат для фасовки сметани ++-/~$орона навколишнього середовища.doc
автомат для фасовки сметани ++-/~$отація.doc
автомат для фасовки сметани ++-/Автоматизація.doc
автомат для фасовки сметани ++-/Анотація.doc
автомат для фасовки сметани ++-/будівельна частина.doc
автомат для фасовки сметани ++-/Будова та принцип дії обладнання.doc
автомат для фасовки сметани ++-/Висновки.doc
автомат для фасовки сметани ++-/Вступ.doc
автомат для фасовки сметани ++-/Конструктивний розрахунок.doc
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/~$ЛИСТ 2.cd~
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/буд спец 2.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/Будівництво специф.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/дозатор.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/заг вид.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/Копия Блок подачі і нагрівання плівки.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/ЛИСТ 1.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/ЛИСТ 2.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/ЛИСТ 3.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/ЛИСТ 4.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/ЛИСТ 5.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/ЛИСТ 6.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/матриця упаковки.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/мех зв.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/механ безп под пл.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/проба.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/розподылювач.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/Спец (заг).cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/СПЕЦ дозатор.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/СПЕЦ мех зв1.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/СПЕЦ мех зв2.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/Специф 1.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/Специф 2.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/схема автомата.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/упаковка.cdw
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/х1.bmp
автомат для фасовки сметани ++-/листы по диплому/листы по диплому/х2.bmp
автомат для фасовки сметани ++-/Монтаж.doc
автомат для фасовки сметани ++-/науково-дослідна робота.doc
автомат для фасовки сметани ++-/Опис технологічної схеми вир-цтва.doc
автомат для фасовки сметани ++-/охорона навколишнього середовища (Автосохраненный).docx
автомат для фасовки сметани ++-/охорона навколишнього середовища.doc
автомат для фасовки сметани ++-/Охорона праці.doc
автомат для фасовки сметани ++-/СПЕЦИФ/~$ец (заг).cd~
автомат для фасовки сметани ++-/СПЕЦИФ/Блок нагріву ВЕРХНІЙ.cdw
автомат для фасовки сметани ++-/СПЕЦИФ/Блок нагріву нижній.cdw
автомат для фасовки сметани ++-/СПЕЦИФ/Нагрівач.cdw
автомат для фасовки сметани ++-/СПЕЦИФ/Рулонотримач.cdw
автомат для фасовки сметани ++-/СПЕЦИФ/Спец (заг).cdw
автомат для фасовки сметани ++-/СПЕЦИФ/СПЕЦ дозатор.cdw
автомат для фасовки сметани ++-/СПЕЦИФ/СПЕЦ мех зв1.cdw
автомат для фасовки сметани ++-/СПЕЦИФ/СПЕЦ мех зв2.cdw
автомат для фасовки сметани ++-/СПЕЦИФ/Специф 1.cdw
автомат для фасовки сметани ++-/СПЕЦИФ/Специф 2.cdw
автомат для фасовки сметани ++-/Техніко-економічне обгрунтування.doc
автомат для фасовки сметани ++-/Технологічний розрахунок.doc
автомат для фасовки сметани ++-/Цивільна оборона.doc
автомат для фасовки сметани ++-/листы по диплому/листы по диплому
автомат для фасовки сметани ++-/листы по диплому
автомат для фасовки сметани ++-/СПЕЦИФ
автомат для фасовки сметани ++-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
2014-04-27 в 20:02 Ответить

У розділі Будова та принцип дії обладнання нема рис 5 і 8. Не підкажете, де їх взяти.
