муфты DN10-DN200

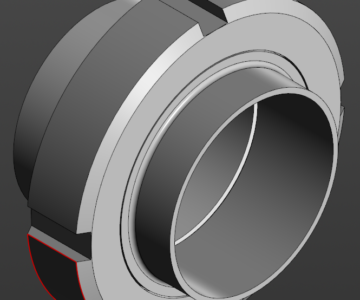

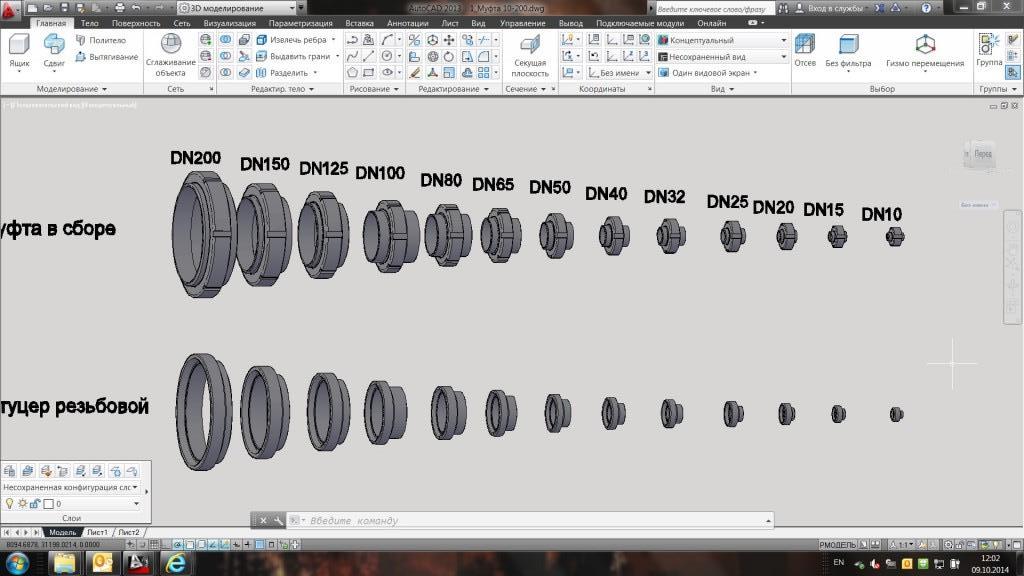

в файле представлены резьбовые молочные соединения (муфты) стандарта DIN. Размеры от DN10 до DN200. Муфты представлены в сборе, отдельно по штуцерам, а так же глухие гайки и штуцера.

Состав: модели муфт в одном файле Язык документа

Софт: AutoCAD 2013

Файлы:
1_Муфта 10-200.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: CTPEJIOK_75
Дата: 2014-10-13
Просмотры: 6677
8 комментариев
    1

    неплохо бы указать номер DIN

    2

    DIN 11851

    3
    Пользователь

    Доброго времени суток, а по данным моделям их можно изготовить (т.е. все размеры выдержанны), или это прости эскиз для понимания принципа работы данных муфт!

      4
      Пользователь

      эти модели взяты с официального сайта MS, все размеры соответствуют реальному стандарту DIN

    5

    открываю через компас, моделей нет, только эскизы

      6

      Потому что читает как чертеж а не как 3D модель.

    7

    Автор, а можно пересохранить модельки в какой то универсальный формат, что бы не только пользователи Автокада могли пользоваться столь хорошим исполнением муфт?

      8

      DWG универсальный формат, это не требуется. У Вас есть компас. Делайте так:
      1. Извлекли файл DWG в папку
      2. Запустили КОМПАС-3D, файл открыть
      3. Выбираете AutoCAD DWG и справа ставите галочку "Читать в модель"
      4. Указываете путь к файлу из п.1 и нажимаете открыть.
