Проект одноходового кожухотрубчатого теплообменника для нагрева молока

Восточноукраинский национальный университет им. В. И. Даля
Кафедра легкой и пищевой промышленности
Курсовой проект по дисциплине "Процессы и аппараты пищевых производств"
На тему: "Выбор и расчет кожухотрубчатого теплообменника для подогрева молока"
Луганск 2013

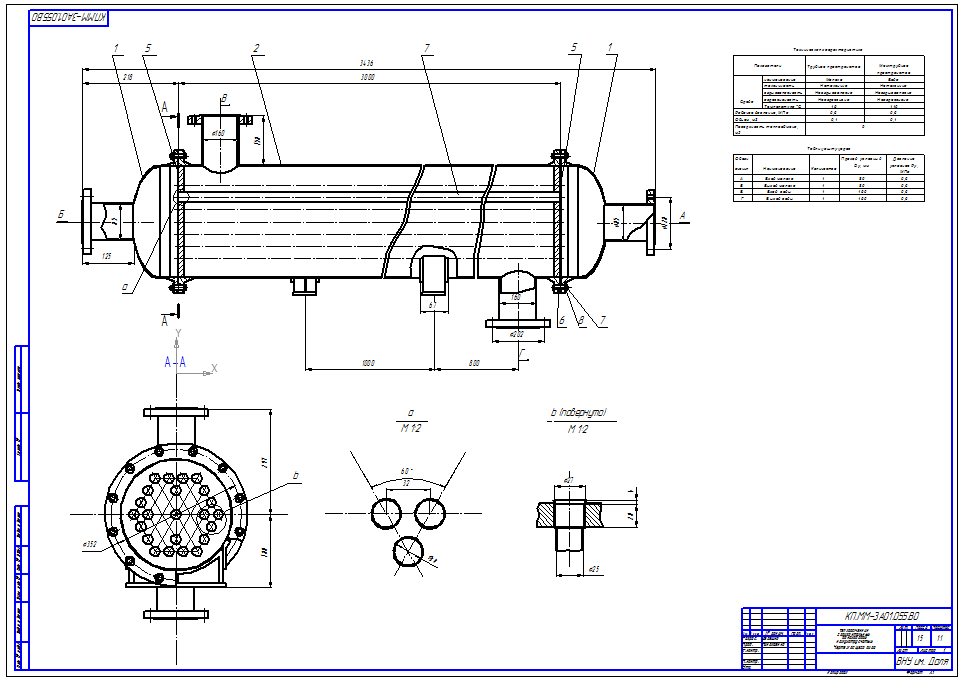

В данном проекте рассматривается линия производства пастеризованного молока. Произведен технологический расчет и подбор оборудования для линии. Графическая часть содержит машино-аппаратурную схему производства пастеризованного молока и общий вид теплообменника.
Курсовой проект содержит 2 листа формата А1 графической части, 60 листов пояснительной записки, содержащей 4 рисунка, 2 таблицы и 5 источников.

Техническая характеристика аппарата:
Производительность,л/ч - 27000 кг/ч
Температура продукта, °С - 47,5
Габаритные размеры: длина труб – 3 м, диаметр теплообменника - 273 мм, высота 477 мм

Состав: Теплообменник (ВО), технологическая линия роизводства молока (МА), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 12 SP1

Каталог / Промышленность / МАПП / Молочное / Проект одноходового кожухотрубчатого теплообменника для нагрева молока

Просмотр файлов
!!!курсовой кожух. теплообменник!!!!.doc
аппаратурно-технологическая схема пастер. молока.bak.cdw
Теплообменник чертеж1.cdw
