Проектирование конструкции cливкосозревателя для производства сливочного масла

Казанский государственный аграрный университет
Кафедра машин и оборудования в агробизнесе
Курсовой проект по дисциплине "Механизация животноводства"
На тему "Проектирование конструкции сливкосозревателя для производства сливочного масла"
Казань 2013

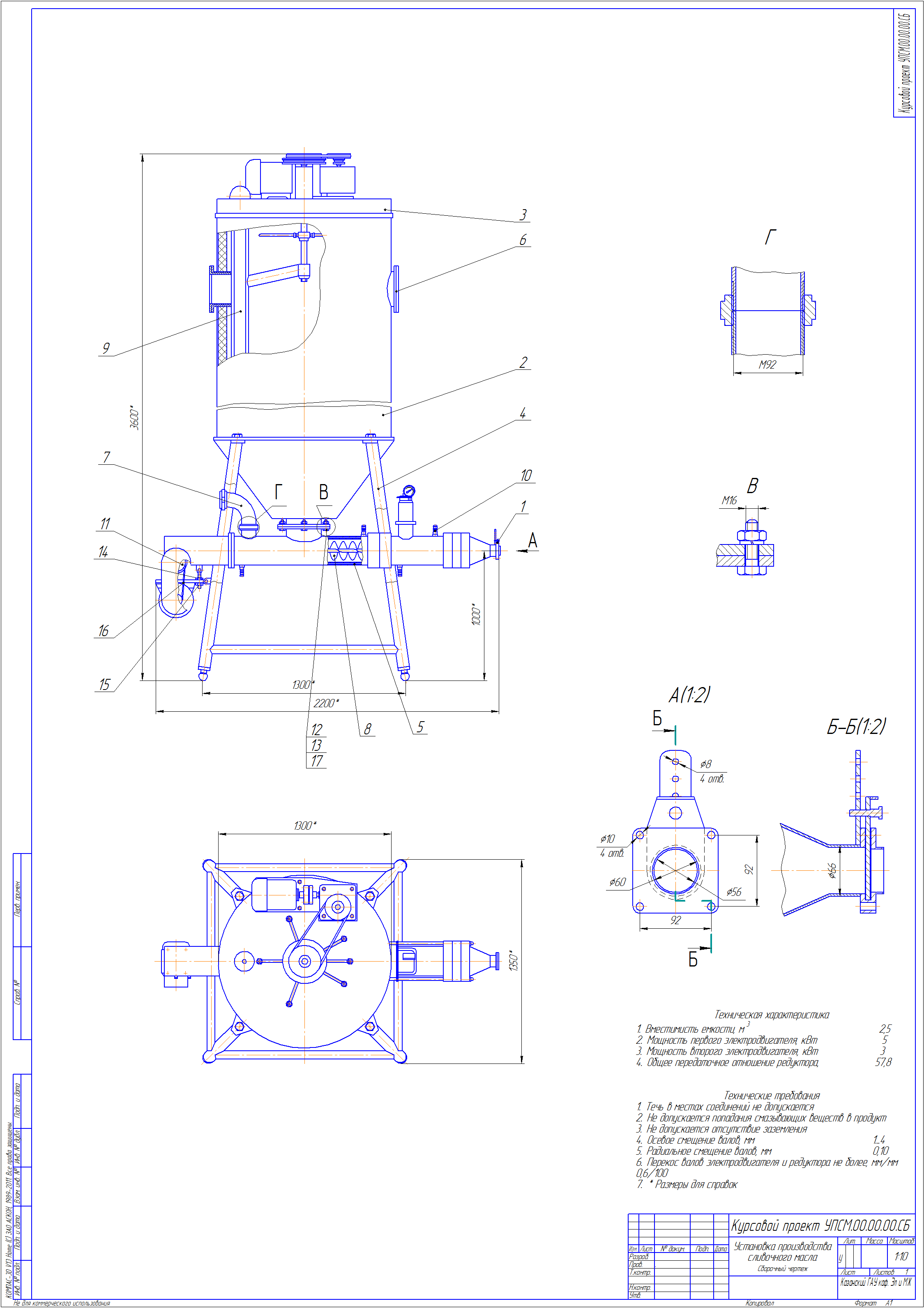

В данном проекте разрабатывается конструкция сливкосозревателя. Графическая часть содержит общий вид сливкосозревателя,сборочный чертёж установки.
Курсовой проект содержит 1 лист формата А1, 2 листа формата А2, 3 ллиста формата А3, 2 листа формата А4 графической части, 38 страниц пояснительной записки, содержащей 13 рисунков, 6 таблиц и 20 источников.
В конструкторской части был разработан сливкосозреватель на базе модели Л5-ОТН-6300 .

Состав: Установка (СБ), Форсунка (СБ), Крышка (СБ), Деталирока (вал, шкив, патрубок, муфта), Схема существующих конструкций, Спецификации, ПЗ Язык документа

Софт: Компас-3D 13
