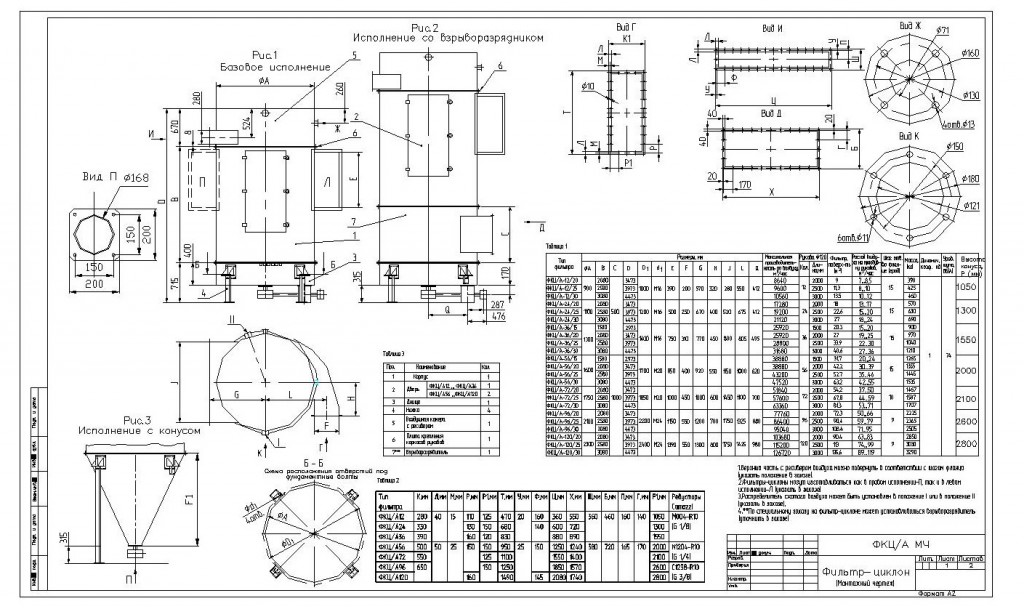

Монтажный чертеж фильтр-циклона модели ФКЦ/А

Фильтр-циклоны модели ФКЦ/А используются для высокоэфективной очистки потока воздуха, поступающего из систем пневмотранспорта и аспирации от пыли и мелких частиц сухим способом.
С учётом минимальных габаритов, ограниченого потребления электроэнергии и высокой эффективности, машина может быть использована с отличными результатами на предприятиях мукомольной, макаронной, комбикормовой, пищевой, химической промышленности, цветной и черной металлургии, стройиндустрии и асфальтобетонном производстве.
Корпус фильтра имеет форму циклона, что повышает фильтрующую способность изделия благодаря завихрению, придаваемому воздушному потоку, в результате которого часть пыли осаждается за счёт центробежного действия.
Фильтр имеет левое и правое исполнение.
Внутри корпуса вертикально расположены фильтрующие рукава, ткань которых армирована стальной проволокой с пластмассовым покрытием.
В верхней части фильтра расположена воздушная камера чистого воздуха, выполняющаяя функции рессивера, блок воздушных инжекторов и патрубков выхода чистого воздуха.
Верхнюю часть можно повернуть в соответствии с шагом отверстий фланца.
Продувка рукавов осуществляется импульсами сжатого воздуха под давлением 0,5..0,7 Бар, поступающим через воздушные инжекторы, установленные над каждым рукавом. Эта система вызывает сильное встряхивание рукавов, в результате которого пыль, прилипшая к ткани, удаляется.
Место выгрузки осажденного продукта (пыли) устанавливается поворотом днища вокруг оси при монтаже фильтр-циклона в сответствии с шагом отверстий фланца.
Блок подачи сжатого воздуха имеет электронное часовое устройство , регулирующее время подачи воздуха в пределах от 0,15 до 0,3 секунды и частоту подачи воздуха в пределах от 5 до 20 секунд.
Для снижения габаритов и улучшения вывода пыли и мелких частиц из фильтра, взамен традиционной конической осадочной камеры, на изделии (место I-I) установлено плоское днище с вращающимися лопастями, сталкивающими продукт в отверстие на дне. Под отверстием установлен шлюзовой затвор имеющий привод от мотор-редуктора.
При необходимости на изделие может быть установлена взрыворазрядная камера конструкции “Совокрим”(пристыковочные плоскости I-I и II-II)
Для повышения надёжности на изделии установлены распределитель сжатого воздуха с воздушными инжекторами, матерчатые рукава, электронная панель управления “ТАЙМЕР” и мотор-редуктор производства Италии или отечественного пр-ва.Применение фильтров ма-рки ФКЦ/А позволяет снижать запылённость воздуха на выходе из него до значения менее 2 мг/куб.м, независимо от первоначальной запылённости . При проектировании нагрузку на фильтрующую поверхность рекомендуется брать по максимально допустимым значениям.
Фильтр-циклон имеет сертификат соответствия,гигиенический сертификат и разрешение Федерального комитета по экологическому,технологическому и атомному надзору.

Состав: Монтажный чертеж (МЧ) Язык документа

Софт: AutoCAD 2004, DWG
