Операция Укомплектация-2

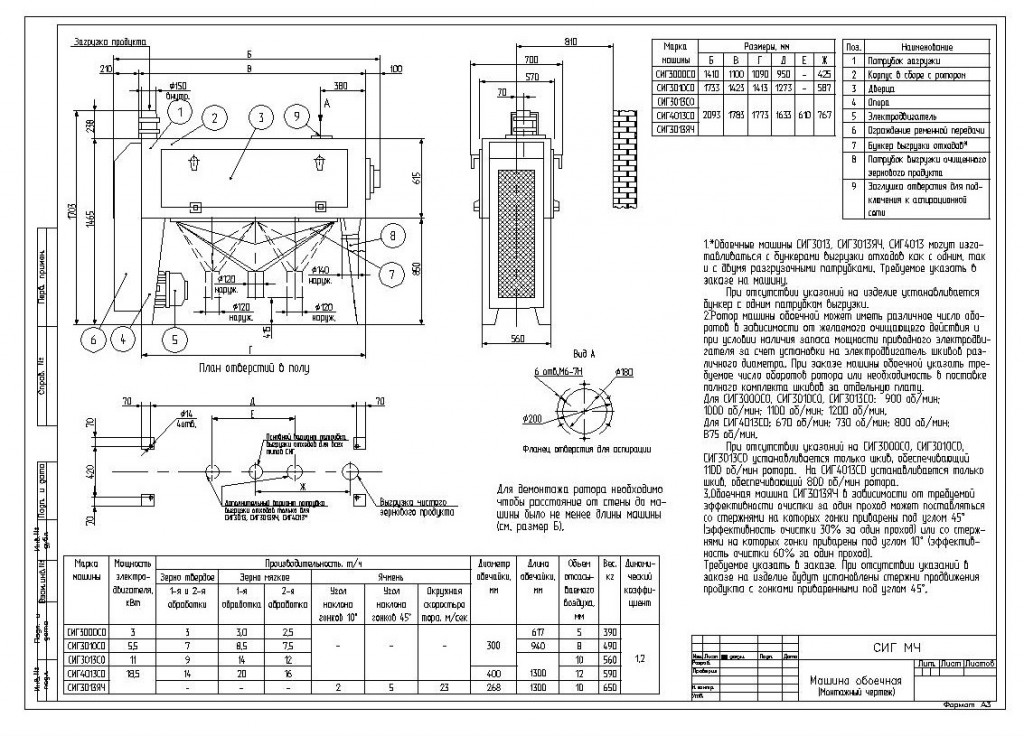

Монтажный чертеж обоечной машины типа СИГ фирмы ЗАО «СОВОКРИМ»

Предназначены для интенсивной очистки поверхности зерна и удаления комочков земли, оболочек, поврежденных зерен, а также сокращения бактериальной загрязненности зерна.
Машина состоит из прочной несущей конструкции. Корпус имеет две дверцы для удобства монтажа и демонтажа обечайки. Ротор динамически отбалансирован и установлен на роликовые подшипники, способные выдерживать большие нагрузки. Бичи изготовлены из износостойкой термически обработанной стали, что значительно повышает срок их службы.
Процесс очищения продукта осуществляется благодаря трению зерна о бичи, обечайку и между собой.
Технологический эффект по снижению зольности зерна пшеницы:
после первой очистки: более 0,05% - при влажности зерна 14%
после второй очистки: более 0,02% - при влажности зерна 16%
Обоечная машина СИГ Яч предназначена для предварительного шелушения зерна ячменя с последующим отделением лузги. При 2-3 кратном проходе зерна через обоечную машину СИГ Яч можно добиться высокой степени очистки.
Самых высоких показателей по очистке поверхности зерна можно достичь установив после машин СИГ и СИГ Яч в один блок пневмосепарирующие устройства марки УПС с замкнутым циклом воздуха.
Преимущества такого блока: высокая эффективность очистки зерна, минимальные габаритные размеры при высокой производительности и значительное снижение затрат на электроэнергию и теплоснабжение.
Обоечные машины имеют сертификат соответствия, гигиенический сертификат и разрешение Федерального комитета по экологическому, технологическому и атомному надзору.

Состав: Монтажный чертеж (МЧ) Язык документа

Софт: AutoCAD 2004, DWG

Каталог / Промышленность / МАПП / Монтажный чертеж обоечной машины типа СИГ фирмы ЗАО «СОВОКРИМ»

Просмотр файлов
СИГ МЧ Обоечная машина.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
