Мукопросеиватель П2-П "Пионер"

Назначение изделия
Просеиватель вертикальный центробежный П2-П.00.000 предназначен для просеивания, разрыхления и аэрации муки, а так же для удаления из нее ферромагнитных примесей.
Просеиватель может применяться в хлебопекарной и других отраслях пищевой промышленности.

Устройство и принцип работы

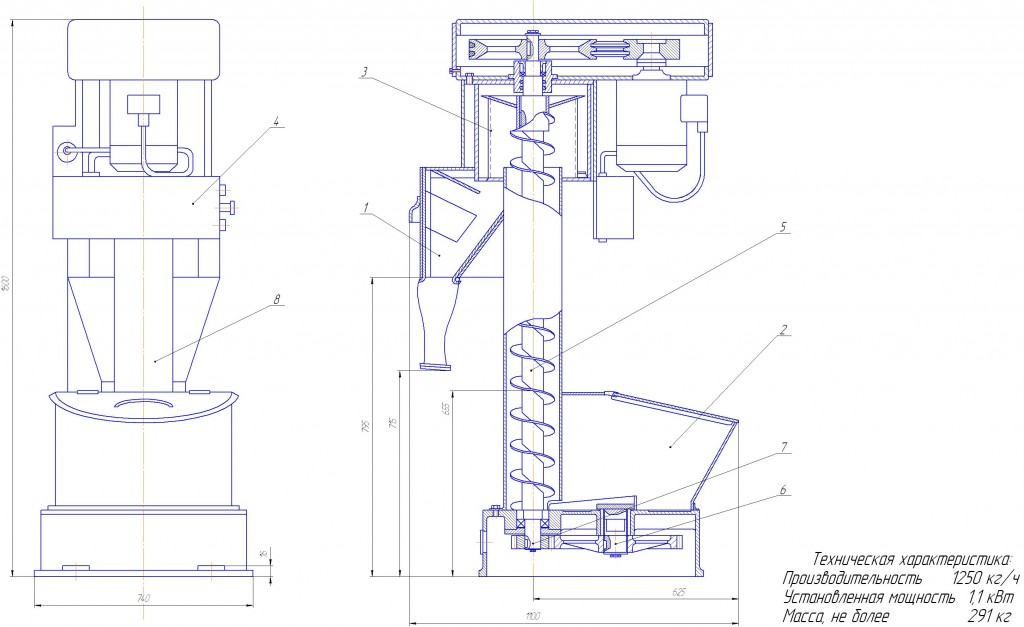

1. Просеиватель (лист 1) состоит их приемного бункера 1 с питателем, вертикального шнека 2, просеивающей головки 3, магнитного аппарата 4, шкафа управления 5.
2. Приемный бункер 1 (приложение 1) с откидной крышкой 2 установлен на чугунном основании 3. В нижней части бункера 1 находится питатель 8, состоящий из двух спиральных лопастей, которые получают вращение от шнека 10 через зубчатую передачу 5,6. Вертикальная труба 9 соединяет бункер с просеивающей головкой 14.
Верхний и нижний конец зафиксирован в подшипниковых опорах 7 и 15. Шнек приводится в движение от электродвигателя 18 при помощи клиноременной передачи 17.
Просеивающая головка (приложение 2) состоит из корпуса 20, крышки 16, просеивающего барабана 19, сита 13.
В нижней части просеивающей головки закреплен магнитный аппарат 12, который состоит из постоянных магнитов с плоскими наконечниками.
3. Электрооборудование обеспечивает управление машиной. Питание подается через вводный включатель, который по окончании работы следует отключать.
Нулевая защита электропривода осуществляется за счет самоблокировки магнитного пускателя. Управление электроприводом осуществляется кнопками «Стоп» и «Пуск».
При открывании крышки в бункере или крышки сита, конечный выключатель отключает магнитный пускатель и электродвигатель останавливается. Цепи управления питаются напряжением 36В от трансформатора Т 220/36В. Защита цепей управления и вторичной обмотки трансформатора обеспечивается предохранителем, защита электродвигателя от короткого замыкания и перегрузки – автоматом.
4. Мука загружается в приемный бункер 1. Питателем 8 подает муку к вращающемуся шнеку 10, который транспортирует ее в просеивающую головку. На просеивающем барабане имеются лопатки и витки шнека, которые распределяют муку по площади сита и проталкивают ее через сито. Просеянная мука попадает в канал магнитного аппарата, где происходит отделение ферромагнитных примесей, а затем мука через рукав 11 поступает в заранее приготовленную тару.
Ферромагнитные примеси переодически удаляются с поверхности магнитов щеткой.
