Очиститель-охладитель молока ОМ-1А

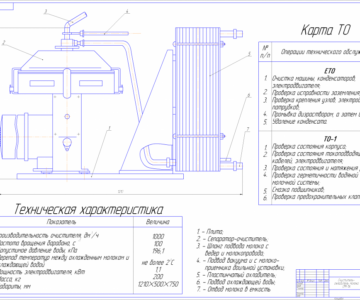

Представлена очистительно-охладительная установка ОМ-1АМ, в которой усовершенствован сепаратор, применение которой позволяет снизить продолжительность выполнения очистки молока.
Для предварительной обработки молока в фермерских хозяйствах предлагается сепаратор, состоящее из станины, барабана, включающего в себе основание, крышку, приемно-отводное устройство, состоящее из питающей трубки с разделительной тарелкой, напорного диска, ограждая рабочее пространство.
Сепаратор работает следующим образом. Подлежащая очистке жидкость (молоко) поступает под давлением или самотеком из поплавковой камеры в питающую трубку приемно-отводного устройства. Выходя из его вертикальных каналов, жидкость поступает в рабочее пространство. Под действием центробежных сил частицы механических загрязнений оседают в грязевом пространстве барабана, а жидкость продвигается между крышкой барабана и разделительной тарелкой и выводится наружу.
Лучшая степень очистки жидкости в данных сепараторе достигается за счет движения жидкости в радиально-расходящем направлении. Выполнение вертикальных каналов под углом в сторону вращения барабана позволяет жидкости приобретать направление движения в ту же сторону, благодаря чему частицы механических загрязнений меньше измельчаются и легче удаляются в шлаковое пространство.

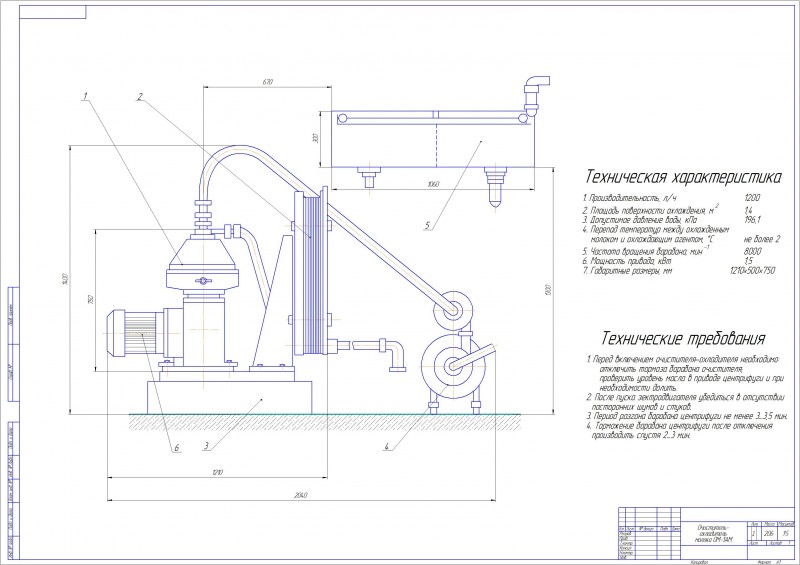

Состав: ВО, СБ, спецификации, схема работы сепаратора Язык документа

Софт: Компас v12, CDW
