Охладитель творога Д5-ОТЕ

Охладитель марки Д5-ОТЕ состоит из вращающегося барабана с рассольным охлаждением и привода. Хладагент - рассол поступает в рубашку барабана через полые цапфы и трубы боковых крестовин.

Техническая характеристика.
1. Производительность, кг/ч 400
2. Поверхность охлаждения, м 1,5
3. Мощность электродвигателя, кВт 0,55
4. Число оборотов барабана, об/мин 4,2
5. Расход рассола, м /ч 2,5...4
6. Масса, кг 600

Состав: Вид общий (ВО), Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v12

Каталог / Промышленность / МАПП / Охладитель творога Д5-ОТЕ

Просмотр файлов

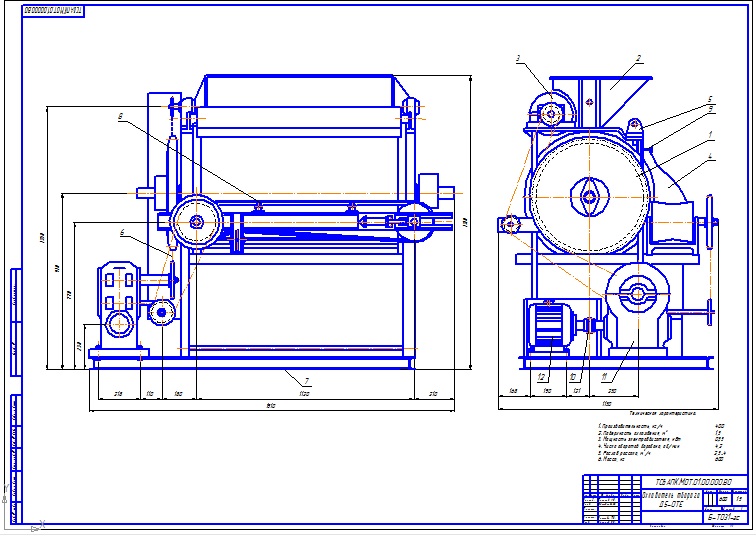

общий вид охладителя.cdw
1SPETs_Izgotovitel.cdw

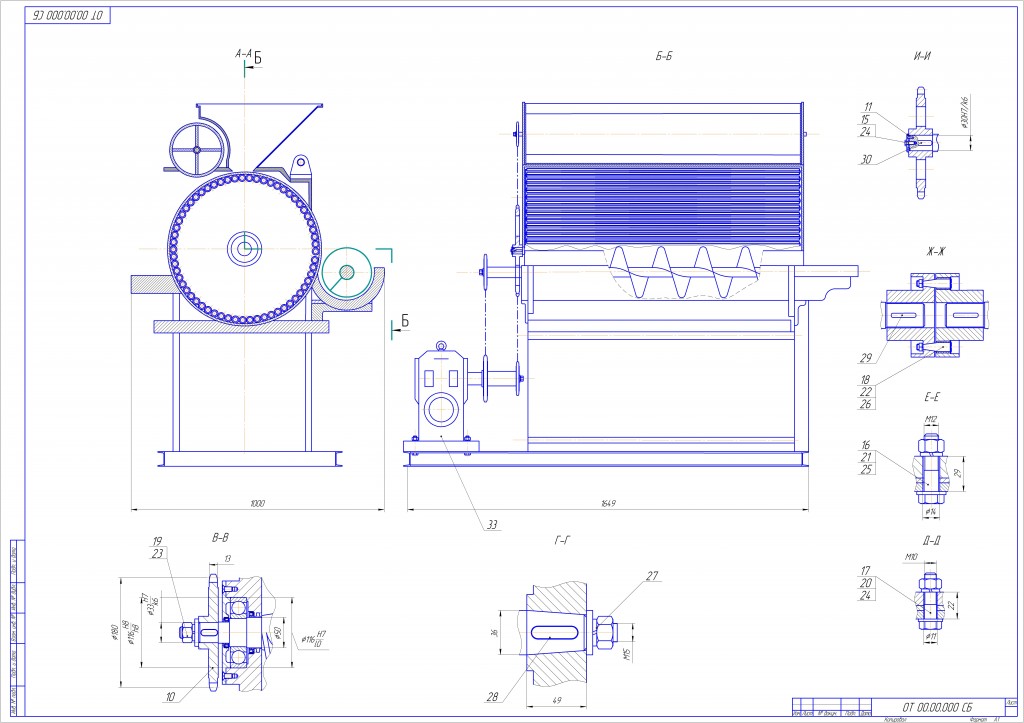

Cherte2_vid_1.cdw
