Отстойник жидких суспензий

Отстойник непрерывного действия с гребешковой мешалкой представляет собой невысокий цилиндрический резервуар плоским слегка коническим днищем и внутренним кольцевым желобом вдоль верхнего края аппарата. В резервуаре установлена мешалка наклонными лопастями, на которых имеются гребки для непрерывного перемещения осаждающегося материала к разгрузочному отверстию. Одновременно гребки слегка взбалтывают осадок, способствуя этим более эффективному его обезвоживанию.

Состав: Вид общий (ВО) Язык документа

Софт: CWD

Каталог / Промышленность / МАПП / Отстойник жидких суспензий

Просмотр файлов

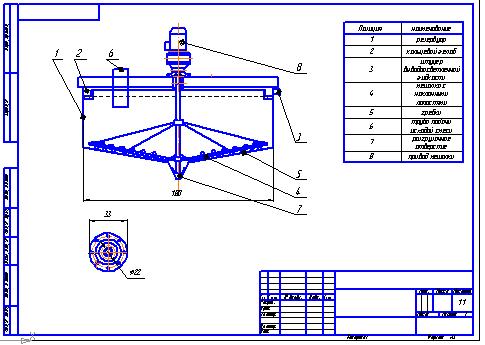

общий вид отстойника с редуктором.cdw
