Пластинчатый магнитный сепаратор (магнитная колонка) PMD

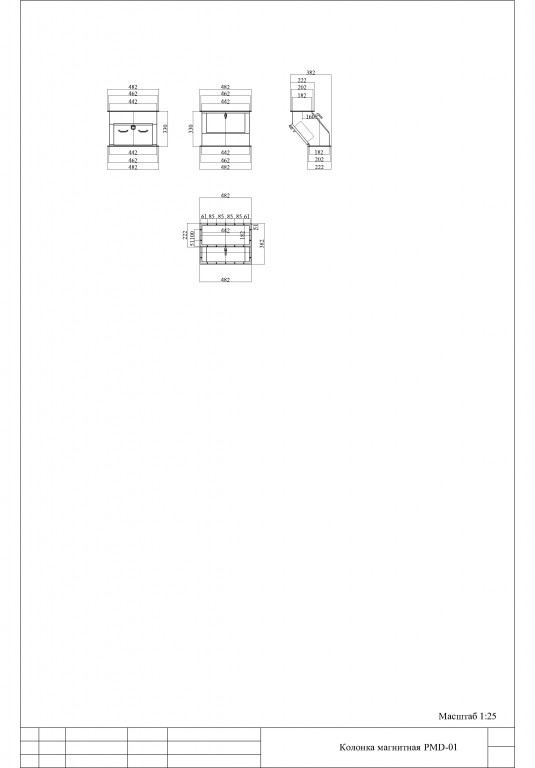

Магнитная колонка PMD чешской фирмы PROKOP предназначена для очистки зерна и зерновых продуктов от металомагнитных примесей на зерноперерабатывающий предприятиях. В чертеже представлено три магнитных колонки: PMD - 01 (одна колонка в комплекте), PMD - 02 (две колонки в комплекте), PMD - 04 (четыри колонки в комплекте). Масштаб чертежей 1:25.

Пластинчатый магнитный сепаратор PMD является оборудованием, которое применяется для устранения ферромагнитных примесей из зерна, сыпучих кормовых смесей или зернистых материалов. Возможность применения пластинчатого магнита для других материалов необходимо предварительно проконсультировать с изготовителем.
Плоский магнитный сепаратор состоит из корпуса, на котором имеется люк с дверками со смотровым окном. Внутри корпуса на откидной панели установлен блок магнитов и стирающая пластина. Корпус представляет собой цельнометаллическую конструкцию с отверстиями для приема и выпуска материала, на которые можно крепить воронки любой формы. Магнитный блок состоит из призматических магнитов и полюсных наконечников.
Плоский магнитный сепаратор представляет собой сборную конструкцию.
Допустимая масса ферромагнитных примесей, осевших на магнитном блоке, не превышает 0,3 кг. Размер отдельных частиц не должен превышать 30x30x100 мм.
Скорость потока в трубопроводе может изменяться в пределах 1 - 2 м.с-1. Толщина слоя материала, проходящего через магнитный блок, не должна превышать 40 мм.
Производительность - 9 т/час
Эффективность - 79 %
Масса нетто - 50 кг

Состав: 3и листа и техническая характеристика Язык документа

Софт: AutoCAD 2005, DWG

Каталог / Промышленность / МАПП / Пластинчатый магнитный сепаратор (магнитная колонка) PMD

Просмотр файлов
Магнитный сепаратор PMD.dwg
