Пластинчатый теплообменник

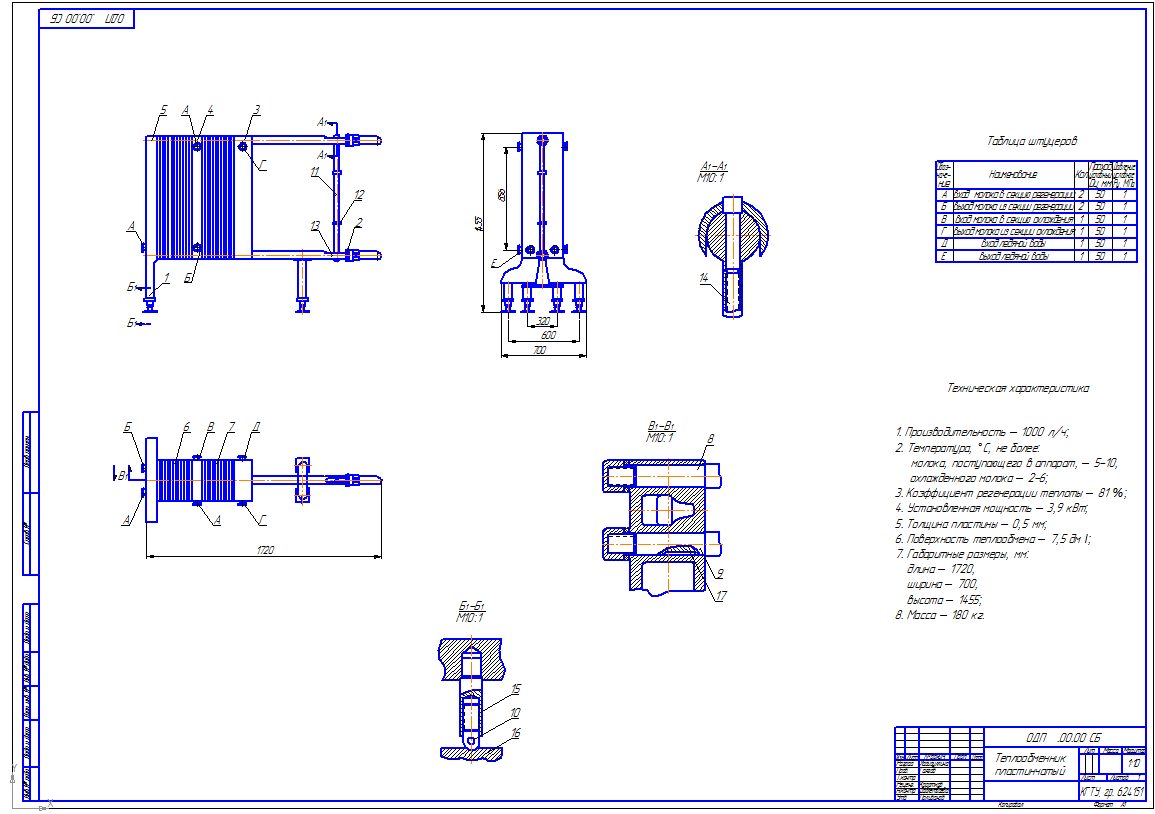

чертеж пластинчатого теплообменника. В котором осуществляется передача теплоты от горячего теплоносителя к холодной (нагреваемой) среде через стальные, медные, графитовые гофрированные пластины, которые стянуты в пакет.
КГТУ, гр. 624151

Техническая характеристика
1. Производительность – 1000 л/ч;
2. Температура, °С, не более:
молока, поступающего в аппарат, – 5-10,
охлажденного молока – 2-6;
3. Коэффициент регенерации теплоты – 81 %;
4. Установленная мощность – 3,9 кВт;
5. Толщина пластины – 0,5 мм;
6. Поверхность теплообмена – 7,5 дм І;
7. Габаритные размеры, мм:
длина – 1720,
ширина – 700,
высота – 1455;
8. Масса – 180 кг.

Состав: ВО Язык документа

Софт: CDW

Каталог / Промышленность / МАПП / Пластинчатый теплообменник

Просмотр файлов
Пластинчатый теплообменник.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
