Просеиватель МПМ-800М

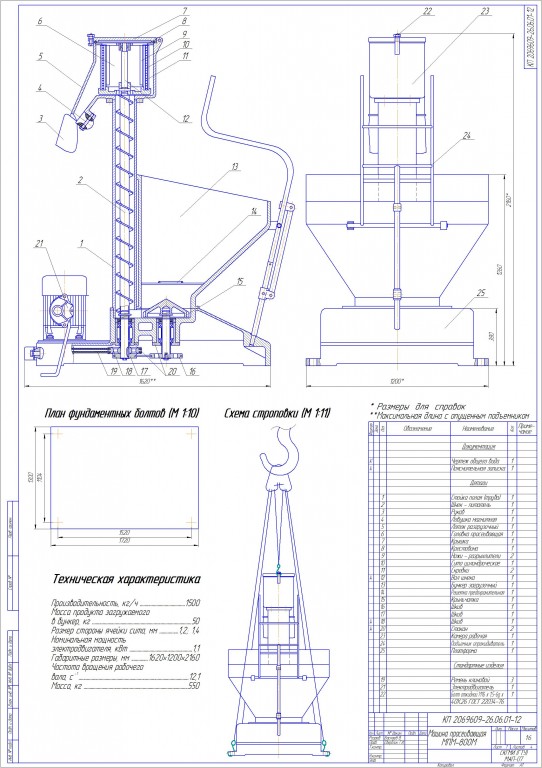

Машина для просеивания муки МПМ-800М изображенная на чертеже, предназначена для просеивания и аэрации муки всех сортов в мучных и кондитерских цехах предприятий общественного питания, а также на хлебозаводах.. Записка спецглава. Машина для просеивания муки МПМ-800М.
При включении электродвигателя с помощью клиноременных передач во вращение приводятся шнек-питатель, цилиндрическое сито и крыльчатка бункера, которая подает муку в окно полой стойки, где она подхватывается шнеком-питателем и подается внутрь вращающегося сита. Частицы муки увлекаются ситом во вращательное движение и под действием центробежной силы отбрасываются к стенкам сита, проходят через его отверстия, ударяются о неподвижную стенку рабочей камеры, падают вниз, а далее вращающимися скребками сбрасываются к разгрузочному лотку. При прохождении муки по лотку из нее магнитами извлекаются металлические примеси. Непросеявшиеся частицы и примеси, не прошедшие через сито, остаются внутри него и по мере накопления периодически удаляются вручную после отключения электродвигателя.

Техническая характеристика
Производительность, кг/ч 1500
Масса продукта загружаемого в бункер, кг 50
Размер стороны ячейки сита, мм 1,2; 1,4
Номинальная мощность электродвигателя, кВт 1,1
Габаритные размеры, мм 1620 1200 2160
Частота вращения рабочего вала, с 12,1
Масса, кг 550

Состав: Вид общий, разрез, схема строповки, спецификация, план фундаментных болтов, ПЗ (не полностью) Язык документа
