Рабочие чертежи циклона ЦН-15Л-2600-У

Циклон ЦН-15Л-2600-У предназначен для очистки газов от пыли.

Техническая характеристика
1. Циклон предназначен очистки газов от пыли.
2. Среда: -теплоноситель: пары воды до 50% и сухой газ состава в % объеме: N -89; СО -8; СО-1,5; О -0,5; SO -0,21; СН -0,01; Н -0,01; -угольная пыль. Класс опасности по ГОСТ 12.1.004-94- пожаро- и взрывоопасная Класс опасности по ГОСТ 12.1.007-76 - 4
3. Температура среды: до 200 С.
4. Давление среды рабочее: до 900 мм вод. ст.
5. Циклон теплоизолируется на месте монтажа.
6. Габаритные размеры, мм 2616х3390х11720.
7. Масса циклона в рабочем состоянии, кг 20000.

Состав: Сборочные чертежи (СБ), Спецификации, Детали Язык документа

Софт: Компас V13

Каталог / Промышленность / МАПП / Рабочие чертежи циклона ЦН-15Л-2600-У

Просмотр файлов
УМ.01.00.00 Спецификация узел мембранный Ду400.spw
УМ.01.00.00СБ Узел мембранный Ду25-600.cdw
Ц00.00 Циклон.spw

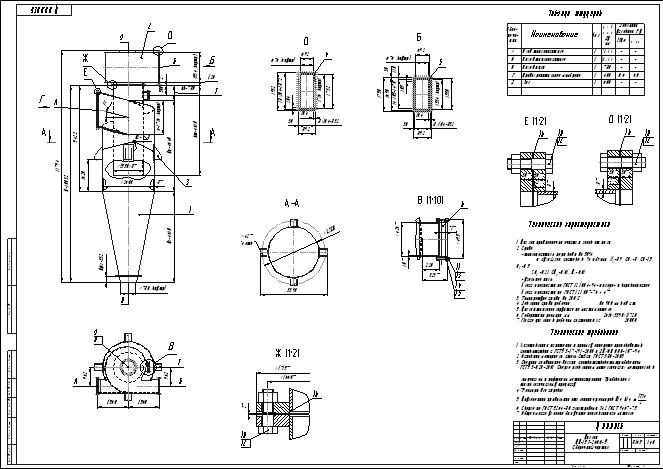

Ц00.00СБ Циклон.cdw
Ц01.00/Ц01.00 Циклон.spw
Ц01.00/Ц01.00СБ Циклон.cdw
Ц01.00/Ц01.01 Обечайка.cdw
Ц01.00/Ц01.02 Крыша винтовая.cdw
Ц01.00/Ц01.03 Днище коническое.cdw
Ц01.00/Ц01.04 Стенка боковая.cdw
Ц01.00/Ц01.05 Стенка боковая.cdw
Ц01.00/Ц01.06 Стенка верхняя.cdw
Ц01.00/Ц01.07 Стенка нижняя.cdw
Ц01.00/Ц01.08 Стенка.cdw
Ц01.00/Ц01.09 Стенка.cdw
Ц01.00/Ц01.10 Патрубок.cdw
Ц01.00/Ц01.11 Патрубок.cdw
Ц01.00/Ц01.12 Фланец.cdw
Ц01.00/Ц01.13 Фланец.cdw
Ц01.00/Ц01.14 Фланец 1500.cdw
Ц01.00/Ц01.15 Кольцо.cdw
Ц02.00/Ц02.00 Улитка.spw
Ц02.00/Ц02.00СБ Улитка.cdw
Ц02.00/Ц02.01 Стенка.cdw
Ц02.00/Ц02.02 Стенка.cdw
Ц02.00/Ц02.03 Стенка.cdw
Ц02.00/Ц02.04 Накладка.cdw
Ц02.00/Ц02.05 Крышка.cdw
Ц02.00/Ц02.06 Патрубок.cdw
Ц02.00/Ц02.07 Ребро.cdw
Ц02.00/Ц02.08 Фланец.cdw
Ц02.00/Ц02.09 Фланец.cdw
Ц03.00/Ц03.00_Опора.spw
Ц03.00/Ц03.00СБ_Опора.cdw
Ц03.00/Ц03.03_Лист накладной.cdw
Ц04.00/Ц04.00_Фланец.spw
Ц04.00/Ц04.00СБ_Фланец.cdw
Ц05.00/Ц05.00_Фланец.spw
Ц05.00/Ц05.00СБ_Фланец.cdw
Ц01.00
Ц02.00
Ц03.00
Ц04.00
Ц05.00
