Разработка конструкции фаршемешалки лопаточной

Брестский государственный технический университет
Кафедра машиноведения
Курсовой проект по дисциплине «Расчёт и конструирование машин и аппаратов»
На тему: "Разработка конструкции фаршемешалки лопаточной"
Брест 2017

Исходные данные
Производительность П=1000 кг/ч, частота вращения вала шнека n=48 об/мин, остальные данные находились из справочной литературы и аналогов фаршемешалок лопаточных.

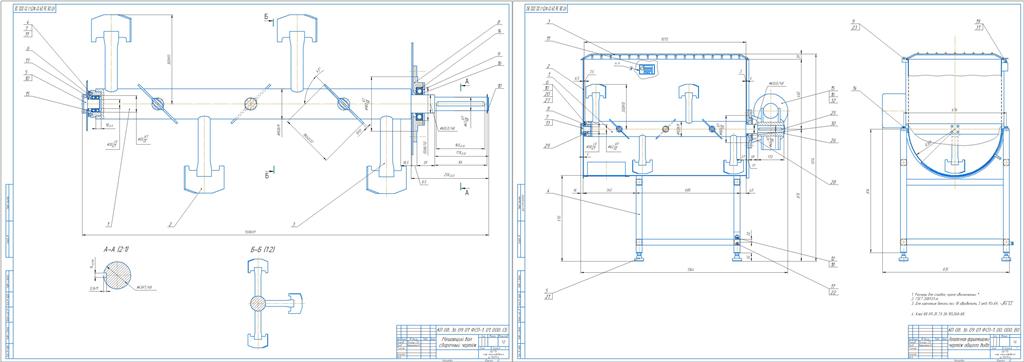

В данной работе представлены технолологические, энергетические, кинематические и проектировочные расчеты лопастной фаршемешалки. Также сделан расчёт на прочность вала шнека. Кроме этого проведён анализ аналогов фаршемесильного оборудования, приведены правила эксплуатации и технического обслуживания и правила охраны труда и окружающей среды. Графическая часть представлена общим видом фаршемешалки и сборочным чертежом лопаточного шнека вместе с опорами, и соответственно спецификации к ним.

Содержание
Введение…………………………………………………………………………….
1 Анализ современных машин-аналогов………………………………………….
2 Описание фаршемешалки………………………………………………………..
2.1 Назначение и техническая характеристика фаршемешалки………………...
2.2 Устройство и принцип действия фаршемешалки……………………………
3 Расчёты, подтверждающие работоспособность конструкции………………...
3.1 Технологический расчёт (определение параметров, обеспечивающих заданную производительность)……………………………………………………
3.2 Кинематический расчёт (выбор конструкции привода; выбор общего передаточного отношения и отдельных механизмов; определение конструктивных размеров каждого передаточного механизма; определение частот вращения)…………………………………………………………………...
3.3 Энергетический расчёт (определение мощности и выбор электродвигателя – указать тип, характеристику и частоту вращения вала)…..
3.4 Разработка конструкции мешающего вала и расчёт на прочность (выбор материала вала; проектировочный расчёт вала; подбор подшипников и способа их установки; выбор посадок; составление расчётной схемы и расчёт вала)…………………………………………………………………………………
4 Правила эксплуатации и технического обслуживания фаршемешалки……...
5 Охрана труда и окружающей среды…………………………………………….
Заключение………………………………………………………………………….
Список использованной температуры…………………………………………….

Состав: Лопаточная фаршемешалка (ВО), Спецификация, Мешающий вал (СБ), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 2016

Файлы:
мешающий вал(СБ).cdw
ПЗv2.docx
фаршемешалка(ВО).cdw
СПЕЦИФИКАЦИЯ К СБ.spw
Титульник.docx
СПЕЦИФИКАЦИЯ К ВО.spw
СОДЕРЖАНИЕ.docx
