Операция Укомплектация-2

Разработка проекта цеха по производству гранулированных комбикормов

Филиал ГБОУ ВПО НИУ МЭИ
Кафедра Пищевая инженерия малых предприятий
Дипломный проект
На тему "РАЗРАБОТКА ПРОЕКТА ЦЕХА ПО ПРОИЗВОДСТВУ ГРАНУЛИРОВАННЫХ КОМБИКОРМОВ"
Смоленск 2012

В данном проекте рассматривается линия производства гранулированных комбикормов. Произведен анализ рынка, патентный поиск, технологический расчет, инженерные расчеты, прочностной расчет.

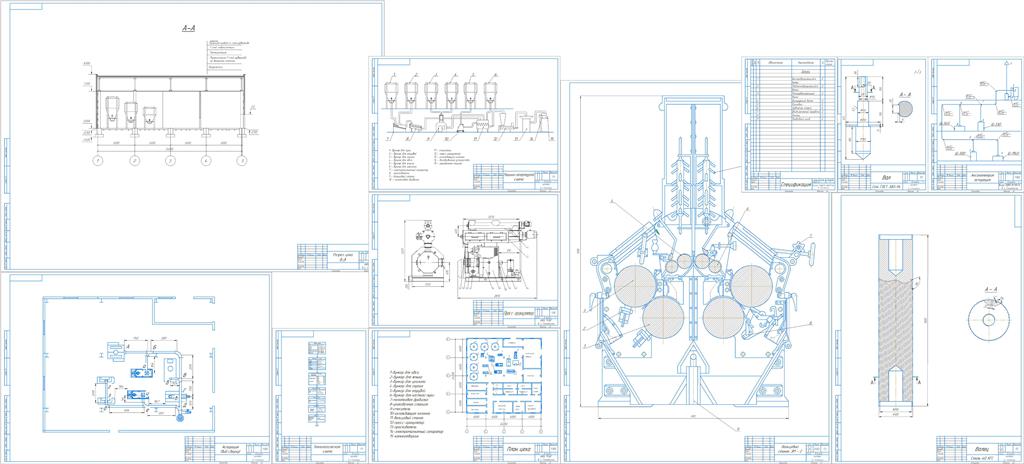

Графическая часть содержит машинно-аппаратурную схему, технологическую схему, аспирацию, план цеха, общий вид вальцевого станка ЗМ - 2 и пресс-гранулятора, детали (вал, валец)
Дипломный проект содержит 2 листа формата А1 2 листа формата А2 3 листа формата А3 3 листа формата А4 графической части, спецификация, 52 листа пояснительной записки.

В дипломном проекте разработан вальцовый станок типа ЗМ-2.

Технические характеристики:
Производительность, т/сут. 600…100
Частота вращения быстровращающихся вальцов, мин-1
- рифленых 490
- гладких 390
Расход воздуха на аспирацию, м3/ч 600
Мощность электродвигателя привода 15.0…22.0
Габаритные размеры, мм 1800?1470?1390
Масса, кг 2550…3350

Состав: Вальцевый станок ЗМ - 2 (СБ), Пресс-гранулятор (СБ), Деталировка (вал, валец), План (СБ), Спецификация.Технологическая схема производства гранулированных комбикормов (ТС), Машинно-аппаратурная схема (МС), ПЗ Язык документа
