Ротор шнековой центрифуги ОГШ

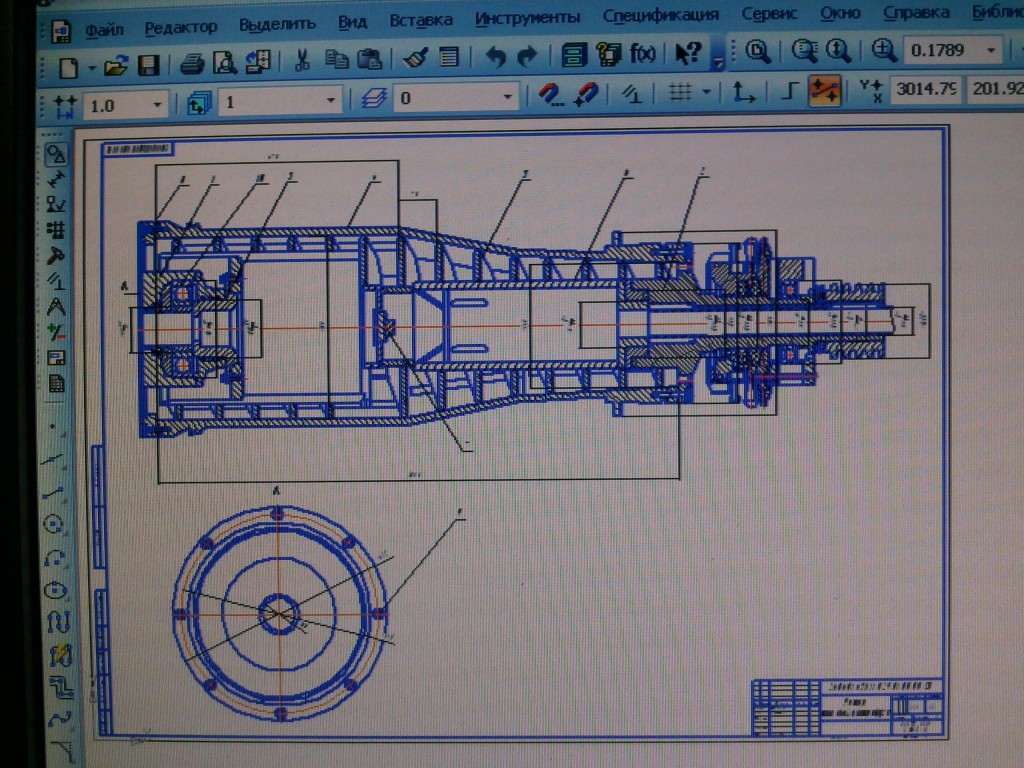

Сборочный чертёж ротора шнековой осадительной центрифуги ОГШ
ЮРГТУ (НПИ) МФ-IV-10

Центрифуги ОГШ предназначены для разделения суспензий с концентрацией твердой фазы от 1 до 40% (об.) при крупности частиц свыше 5 мкм и разности плотностей твердой и жидкой фаз более 0,2 кг/дм3, а также для гидравлической классификации суспензий по крупности твердых частиц. Классифицировать тяжелые материалы (различие плотностей более 2 кг/дм3) можно по граничному размеру частиц, равному 2 мкм. В зависимости от технологического назначения центрифуги ОГШ условно подразделяют на три группы: осветляющие и классифицирующие, универсальные, обезвоживающие.

Общий конструктивный признак центрифуг типа ОГШ – горизонтальное расположение оси неперфорированного конического или цилиндроконического ротора с соосно-расположенным внутри него шнеком. Ротор и шнек вращаются в одном направлении, но с различными скоростями, так что образующийся осадок перемещается шнеком вдоль ротора. Ротор установлен на двух опорах и приводится во вращение электродвигателем через клиноременную передачу; шнек приводится во вращение от ротора через планетарный редуктор. Ротор закрыт кожухом, имеющим внизу штуцеры для отвода осадка и фугата.

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v12

Каталог / Промышленность / МАПП / Ротор шнековой центрифуги ОГШ

Просмотр файлов
Ротор центрифуги шнековой 1.cdw
Ротор центрифуги щнековой 1.spw
