Сепаратор зерноочистительный А1-БИС-12

Оренбургский Государственный Университет
Кафедра машин и аппаратов химических и пищевых производств
курсовой проект по дисциплине САПР
на тему "расчет и конструирование подготовительного отделения"
Оренбург 2012г

Исходные данные:
Производительность теоретическая, т/ч: Qт = 2;
Удельная нагрузка на 1 м ширины сита, т/(ч∙м): qb = 1,33;
Удельная производительность сит, т/(ч∙м): qF = 1;
Ширина подсевного сита, м: В = 1,5;
Длина сит, м: L = 1,53;
Расчет производится на базе зерноочистительного сепаратора А1–БИС–12:
Число ситовых рам в ярусе: 1;
Число секций: 2;
Общее число ситовых рам: 4;
Размер ситовой рамы: 1,0 х 1,0 м;
Площадь сит: 4 м2;
Размер отверстий сит сортировочных: 4,25 х 4,25 мм;
Размер отверстий сит подсевных: ∅ 2 мм.

Техническая характеристика
Техническая производительность ,т/ч 2,6
Эффективность очистки от отделимой сорной
примеси, % 89
Частота круговых колебаний решетного 6,0 0,30
кузова с (колебаний в минуту) (360 20)
Радиус круговых колебаний решетного кузова, мм 11
Расход воздуха на аспирацию и пневмосепари-
рование, м /ч 8500
Установленная номинальная мощность, кВт: 1,9
-электродвигателя привода кузова 1,5
-электровибраторов 0,36
-светильников 0,04
Габаритные размеры, мм:
-длина 2575
-ширина 2510
-высота 2150
Масса, кг 1650

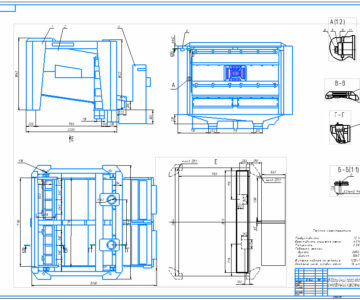

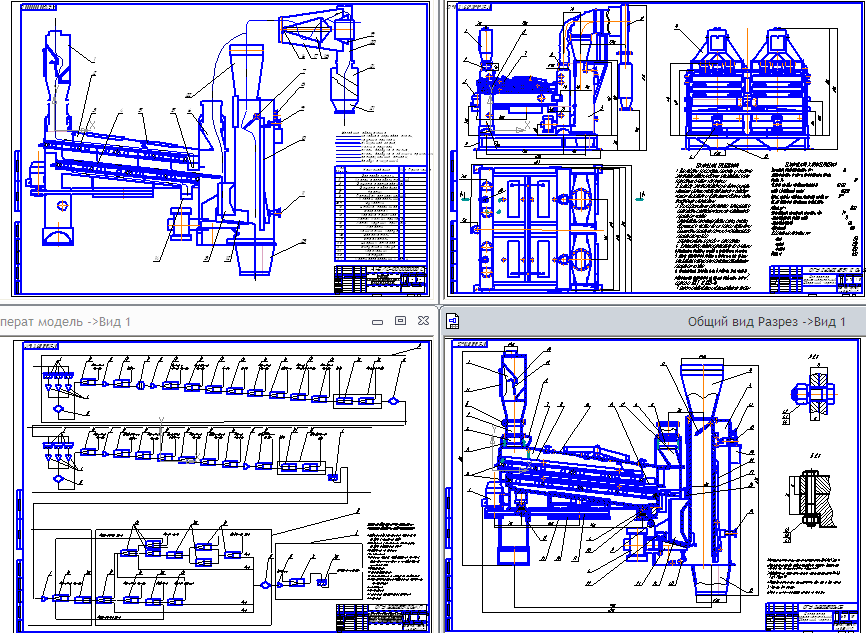

Состав: Сборочный чертеж (СБ), Вид общий (ВО), Операторная модель технологической линии производства муки и манной крупы, Схема технологическая сепаратора, ПЗ Язык документа

Софт: Компас-3D V13

Каталог / Промышленность / МАПП / Сепаратор зерноочистительный А1-БИС-12

Просмотр файлов
сапр(2) - копия/линния переработки зерна.bak
сапр(2) - копия/Общий вид Разрез.bak
сапр(2) - копия/Общий вид Разрез.cdw
сапр(2) - копия/Общий вид сепаратора.bak
сапр(2) - копия/Общий вид сепаратора.cdw
сапр(2) - копия/операт модель.bak
сапр(2) - копия/операт модель.cdw
сапр(2) - копия/Пояснительная записка САПР.docx
сапр(2) - копия/содержание.docx
сапр(2) - копия/список лит-ры.docx
сапр(2) - копия/Технологическая схема сепаратора.cdw
сапр(2) - копия/титульн.docx
