Шнековый пресс ВПО-20А (модернезированый)

Курсовая работа на тему шнековый пресс ВПО-20А. Суть модорнезации в том, что произведена замена стандартного привода запорного конуса, на ручной, в целях экономии энергоресурсов и упрощения конструкции. Работа содержит: 2-А1(СБ) машины, 1-А1(СБ) привод, 1-А1(МАС) линии получения белых вин, пояснительную записку на 41 листах с патентным поиском и необходимыми расчетами.

В работе был рассмотрен шнековый пресс ВПО-20А . Также были проведены инженерные расчеты, которые включают в себя расчет производительности пресса (П=20 т/ч);
Помимо инженерных расчетов был также произведен кинематический расчет привода, который состоит из электродвигателя марки АИР160М6 по ГОСТ 19523 – 81 и мощностью 15 кВт, клиноременной передачи, трехступенчатого цилиндрического редуктора, открытой цилиндрической передачи и цепной передачи.
Также в данной работе рассчитали цепную передачу, произвели прочностной расчет транспортирующего шнека.
Применительно к шнековому прессу ВПО-20А привели основные положения эксплуатации и правила безопасного обслуживания пресса, а также монтаж прессов.
В данной работе был проведен анализ конструкции пресса и принципа ее действия, в результате чего было выяснено, что данный пресс не выдерживает конкуренции с современными прессами. Этот пресс, хотя и уступает по некоторым показателям современным образцам, но также имеет ряд преимуществ (универсальность пресса; несложная работа по загрузке и выгрузке шнековой камеры; простое обслуживание для персонала и т.д.).
Для устранения недостатков необходимо произвести модернизацию пресса с целью уменьшения ее габаритных размеров и упрощения конструкции.

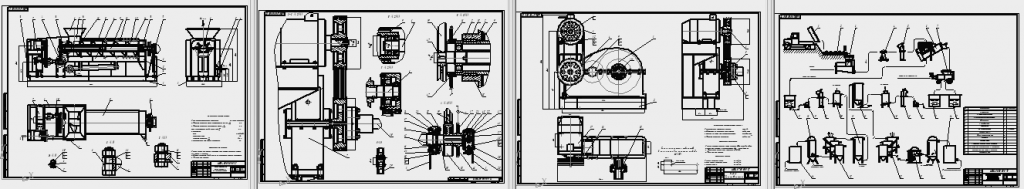

Состав: Машино-аппаратурная схема, Пресс шнековый типа ВПО-20А (СБ), Привод (СБ), Спецификации, ПЗ Язык документа

Софт: Компас v13

Каталог / Промышленность / МАПП / Шнековый пресс ВПО-20А (модернезированый)

Просмотр файлов
Записка/Записка.docx
Записка/Содержание.docx
Чертежи шнекового пресса/1. МАС линии виноматериалов.cdw
Чертежи шнекового пресса/2. Пресс шнековй СБ (лист первый А1).cdw
Чертежи шнекового пресса/3. Пресс шнековый СБ (лист второй А1).cdw
Чертежи шнекового пресса/4. Привод СБ (лист А1).cdw
Чертежи шнекового пресса/Спецификация - Пресс шнековый (СБ).spw
Чертежи шнекового пресса/Спецификация - Привода (СБ).spw
