Солодоворошитель производство пива

Ковшовый ворошитель солода марки ВВС ( конкретно этот ВС1-5) предназначен для механизации трудоемкого процесса солодоращения –ворошения и выгрузки солода из ящиков солодовни.
Ворошитель солода устанавливается в солодовенных цехах (заводах), имеющих солодорастительные ящики, оборудованные под 8-суточное ращение солода методом «передвижная грядка».
Основными сборочными единицами ковшового ворошителя солода являются:
-тележка ворошителя;
-ковшовый ворошитель;
-привод тележки и механизма подъема ворошителя;
-механизм подъема ковшового ворошителя;
-электрооборудование.

Производительность при ворошении 51 т/ч, при выгрузке 15 т/ч

Габариты 2950х4970х1150, масса 3785 кг

Кроме того, в состав ворошителя входит комплект ЗИП, состоящий из:

-ковшей в количестве 6 штук или 4 штук (в зависимости от типоразмера);
-пальцев, идущих на цепь в количестве 45-48 штук;
-вкладышей, идущих на муфты приводов, в количестве 15 штук;
-ключа для натяжения цепей;
-плавких вставок ВТФ-10 в количестве 2 штук.

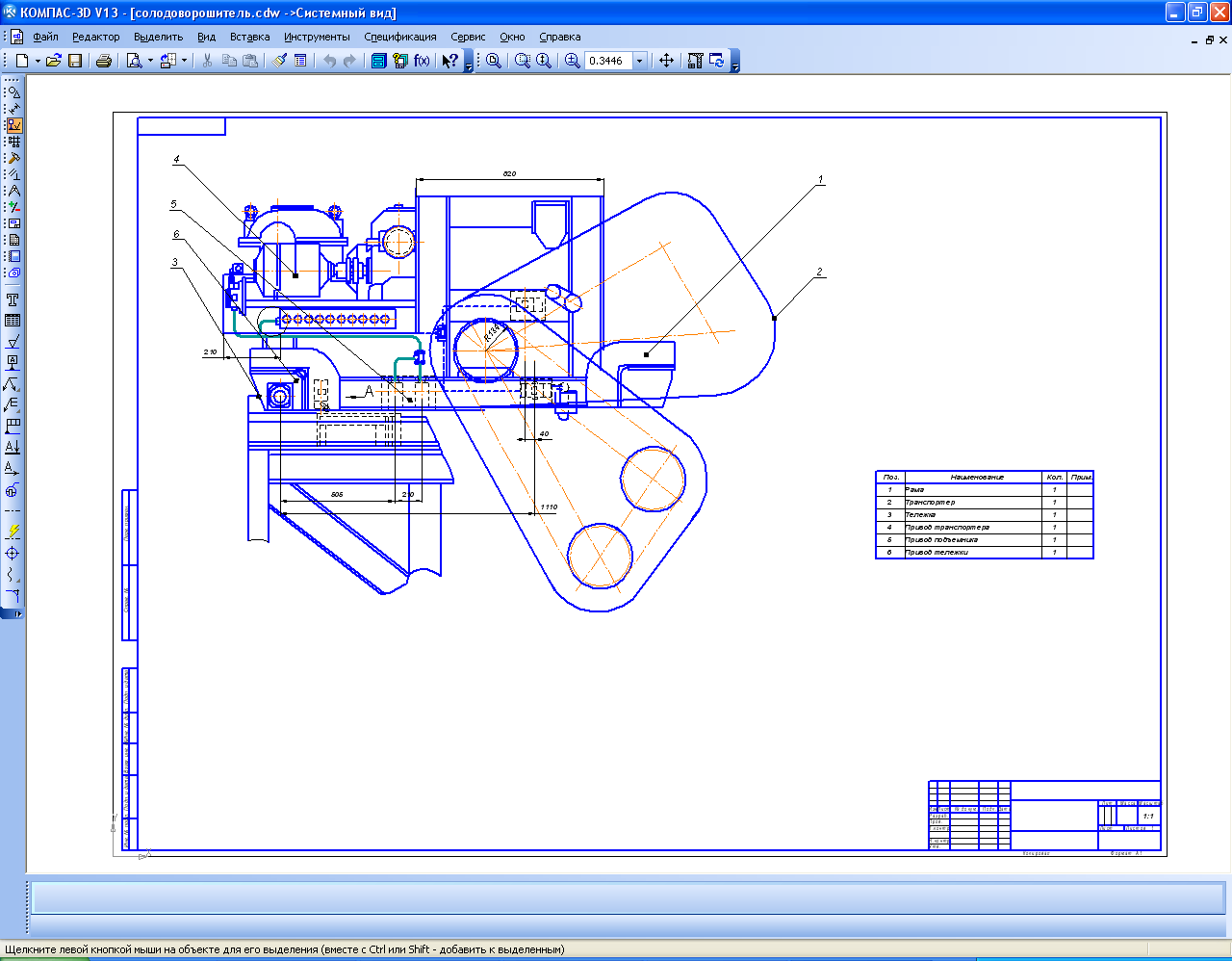

Обозначение позиций:
1- Рама
2- Транспортер
3- Тележка
4- Привод транспортера
5- Привод подъемника
6- Привод тележки

Состав: Вид общий (ВО) Язык документа

Софт: Компас-3D V13
