Технологическая схема абсорбционной установки

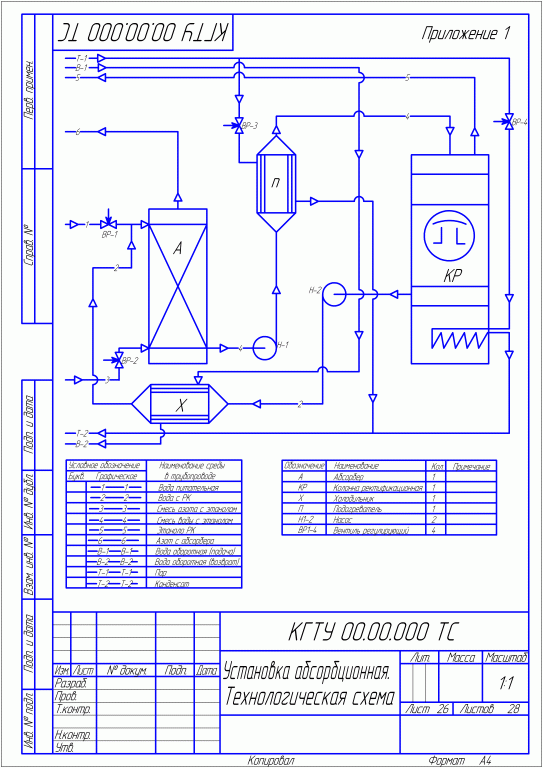

Дана схема абсорбционной установки. Газ на абсорбцию подается в нижнюю часть колонны. Абсорбент из емкости насосом подается в верхнюю часть колонны. В колонне осуществляется противоточное взаимодействие газа и жидкости. Газ после абсорбции выходит из колонны. Абсорбент насосом направляется на регенерацию в десорбер после предварительного подогрева в теплообменнике-рекуператоре. Исчерпывание поглощенного компонента из абсорбента производится в ректификационной колонне. Перед подачей на орошение колонны абсорбент, пройдя теплообменник-рекуператор, дополнительно охлаждается в холодильнике.

Состав: Технологическая схема

Софт: Компас v11, CDW

Каталог / Промышленность / МАПП / Технологическая схема абсорбционной установки

Просмотр файлов
309-3.cdw
309-2.cdw
309-4.cdw
652.doc
