Операция Укомплектация-2

Центрифуга ФПН-1251Л-07

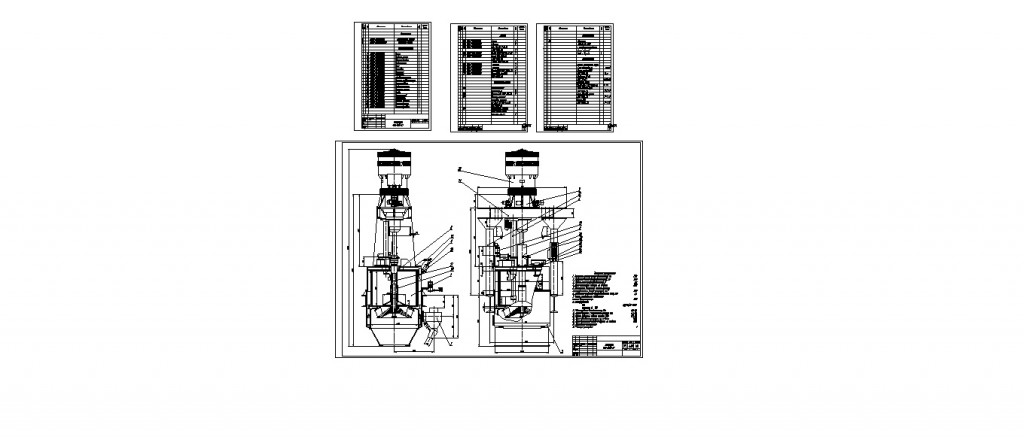

здесь представлен сборочный чертеж Центрифуги ФПН-1251Л-07 вместе со спецификациями

Техническая характеристика
1. Внутренний диаметр ротора (номинальный), мм 1250
2. Внутренняя высота ротора (номинальная), мм 1000
3. Рабочий объем ротора (номинальный), л 700
4. Масса загружаемого продукта, кг, не более 1000
5. Максимальная (синхронная) чистота вращения электродвигателя и ротора центрифуги, мин 1500
6. Минимальная допустимая продолжительность цикла, мин 3,5
7. Фактор разделения при максимальной частоте вращения ротора 1560
8. Электродвигатель тип АДЦ-65/85-ЧУХЛ4 напряжение, В 380
9. Рабочее давление в пневмосистеме, МПа 0,6-0,8
10. Рабочее давление в гидросистеме промывки, МПа 0,3-0,4
11. Рабочее давление в системе пропарки, МПа 0,2-0,3
12. Масса собственно центрифуги, кг, не более 6290
13. Масса вращающихся частей с загрузкой, кг, не более 2960
14. Коэффициент динамичности
15. * Размеры для справок 4

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: AutoCAD

Каталог / Промышленность / МАПП / Измельчение / Центрифуга ФПН-1251Л-07

Просмотр файлов
Центрифуга ФПН-1251Л-07.dwg
