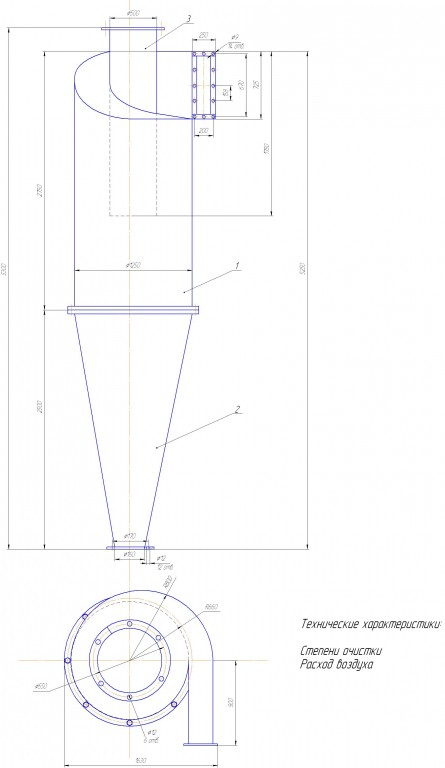

Циклон БЦМ

Принцип их действия заключается в следующем: поток запыленного газа поступает в корпус циклона закрученным, вследствие чего на частицы пыли действует центробежная сила, отбрасывающая их к стенке, вдоль которой они по спирали движутся вниз в пылевой бункер. Газовый поток идя сверху вниз по мере своего движения частично меняет направление, поступая в осевую зону циклона. Часть газового потока поворачивает снизу вверх, частицы пыли вследствие своей инерционности сделать этого не успевают и попадают в бункер. Здесь отметить следует и так называемый обратный вынос пыли, когда часть газа также попадает в бункер и выносит оттуда с собой мелкие частицы пыли.

Состав: ВО, Деталировка, Спецификация Язык документа

Софт: Компас v13

Просмотр файлов
деталировка/конус А3.bak
деталировка/конус А3.cdw
деталировка/Патрубок А4.bak
деталировка/Патрубок А4.cdw
деталировка/прям.1 А4.bak
деталировка/прям.1 А4.cdw
деталировка/прям.2 А4.bak
деталировка/прям.2 А4.cdw
деталировка/Фланец А3.bak
деталировка/Фланец А3.cdw
деталировка/Фланец прям.А4.bak
деталировка/цилиндр А3.bak
деталировка/цилиндр А3.cdw
Спецификация2.spw
ЦОЛ 10.cdw
деталировка
