Циклон ЦН-15

Циклон ЦН-15 предназначен для сухой газоочистки, отделения пыли от газов и воздуха на предприятиях металлургической промышленности, химической, промышленности строительных материалов, деревообработке и т.д., в технологических процессах связанных с обжигом, сушкой, очистки аспирационного воздуха, сжиганием топлива, агломерацией, и т.д.

Техническая характеристика
Массовая концентрация пыли в очищаемом газе, г/м3:
для слабослипающихся пылей до 1000
для среднеслипающихся пылей до 250
Давление, кПа до 5
Температура очищаемого газа, С до 400
Эффективность очистки от пыли 10 мкм, плотностью 2,72 г/см3 50-99%

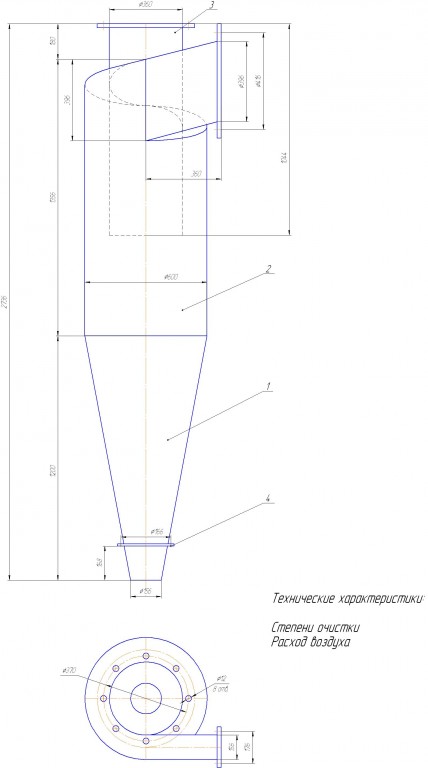

Состав: ВО, Деталировка, Спецификация Язык документа

Софт: Компас v13

Просмотр файлов
деталировка/Дет 2 (патрубок прям).bak
деталировка/Дет 2 (патрубок прям).cdw
деталировка/Конус А3.bak
деталировка/Конус А3.cdw
деталировка/Патрубок А4.bak
деталировка/Патрубок А4.cdw
деталировка/Фланец А3.bak
деталировка/Фланец А3.cdw
деталировка/Фланец прям.А4.bak
деталировка/Фланец прям.А4.cdw
деталировка/цилиндр А3.bak
деталировка/цилиндр А3.cdw
Спецификация2.spw
ЦН-15.cdw
деталировка
