Установка для смазки хлебных форм

Производительность установки 40-52 шт/час
Масса не более 250 кг
мощность двигателя 0,4 кВт

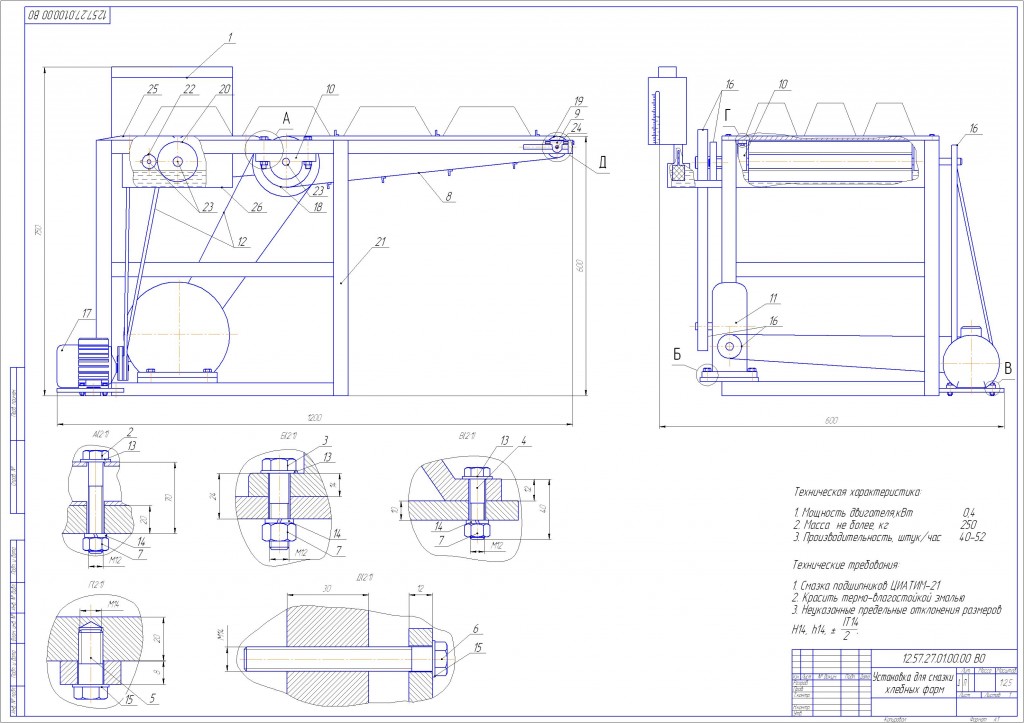

Состав: Сборочный чертеж(СБ), Рама, Деталировка, Спецификации. (12 чертежей) Язык документа

Софт: Компас v12
