Установка выпарная трехкорпусная

Установка выпарная трехкорпусная.

Область применения аппарата. Аппараты данного типа применяют для выпаривания агрессивных и высоковязких растворов (вязкостью выше 200 спа), а также растворов, вызывающих инкрустацию поверхности теплообмена, что обуславливает необходимость остановки и вскрытия аппарата для чистки. Аппараты используют, в частности, при выпаривания растворов сахара, сульфатных щелоков, продуктов микробиологического синтеза.
Устройство основных узлов аппарата. Греющая камера в данном случае выполнена в виде обычного кожухотрубного теплообменника. Первичный пар подается в нее через прямоугольные вырезы в цилиндрической обечайке камеры. Исходный раствор (если он нагрет до температуры кипения) вводится в нисходящую ветвь циркуляционного контура через штуцер. Раствор поднимается по кипятильным трубам вверх, превращаясь вследствие подвода к нему тепла от первичного пара в парожидкостную смесь.

Технологическая схема.
Полная технологическая схема многокорпусной установки представляет собой совокупность технологических узлов, объединенных в соответствии с целью производства получением упаренного раствора.

Монтажный чертеж трехкорпусной выпарной установки

Конденсатор барометрический. Чертеж общего вида.
1. Аппарат предназначен для разряжения в выпарном аппарате
2. Остаточное давление в аппарате 0, 01МПа
3. Температура охлаждающей воды - 20град.
4. Среда в аппарате - коррозионная
5. Тип тарелок - сегментные
6. Число тарелок - 6 штук

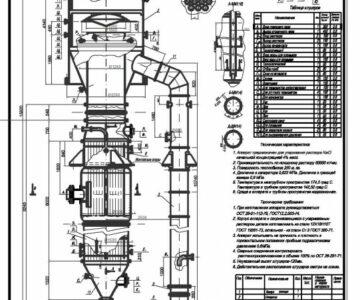

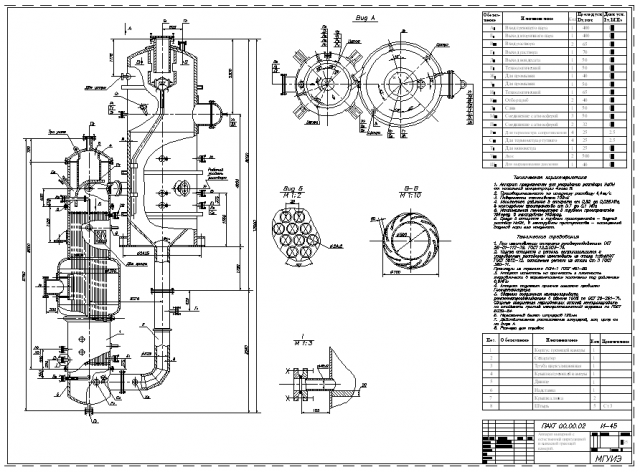

Аппарат выпарной с естественной циркуляцией и вынасной греющей камерой.
1. Аппарат предназначен для упаривания раствора NaOH от начальной концентрации 4масс %
2. Производительность по исходному раствору 4, 4кг/ с
3. Поверхность теплообмена 100м2
4. Абсолютное давление в аппарате от 0, 52 до 0, 025МПа, в межтрубном пространстве от 0, 7 до 0, 1 МПа
5. Максимальная температура в трубном пространстве 156град, в межтрубном 165град.
6. Среда в аппарате и трубном пространстве - водный раствор NaOH, в межтрубном пространстве - насыщенный водяной пари его конденсат.

Технический расчет выпарной установки.
Расчет барометрического конденсатора.
Расчет производительности вакуум- насоса

Состав: ВО, Технологическая схема, Монтажный чертеж, ПЗ

Софт: DWG

Каталог / Промышленность / МАПП / Установка выпарная трехкорпусная

Просмотр файлов
записка.doc
лист4.dwg
лист11.dwg
лист33.dwg
лист222.dwg
