Вакуумный массажер

Брестский государственный технический университет
Кафедра машиноведения
Курсовой проект по дисциплине "Технологическое оборудование пищевых производств"
На тему: "Вакуумный массажер"
Брест 2016

Разработка вакуумного массажера с объемом барабана 450 л. Курсовой проект: 1-36 09 01 «БрГТУ»; гр. МАПП-2; кафедра машиноведения. – Брест, 2016,-36 с., 10 источников, 1 приложение.
Ключевые слова: вакуумный массажер, массирование, ФМК, деликатесы.
Целью данного курсового проекта является разработка конструкции массажера для массирования мяса со встроенной вакуумной установкой. В процессе выполнения курсового проекта показано влияние свойств перерабатываемого сырья и производственных условия на конструкцию машины и применяемые материалы. Выполнен анализ аналогов машин. Проведены расчеты , подтверждающие работоспособность оборудования.

Технические характеристики проектируемого массажера:
- Объем барабана - 450 дм3;
- Частота вращения барабана - 15,7 мин-1;
- Мощность электродвигателя - 1,5 кВт;
-Длина - 1865 мм;
- Ширина - 1130 мм;
- Высота - 1740 мм.
Масса - 500 кг.
Графическая часть включает:

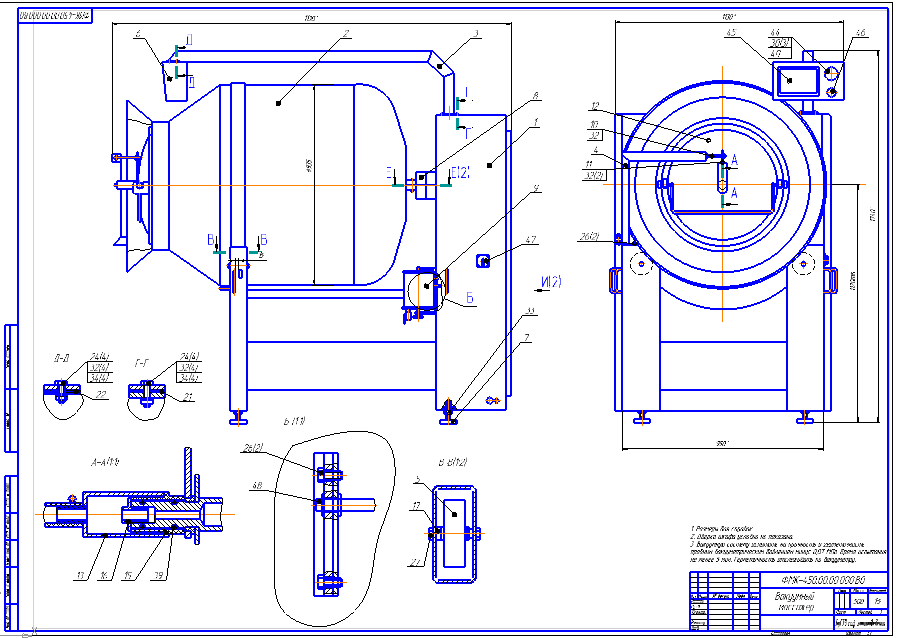

‒чертеж общего вида вакуумного массажера‒ 2 листа А1;
‒чертеж узла опоры‒ 1 лист А3;
‒чертеж вала опоры‒ 1лист А3;

Данное устройство может найти применение на мясокомбинатах малой и средней мощности.

Исходные данные: Объем барабана - 450 л;
Встроенная вакуумная установка
