Водоотделитель дисковый

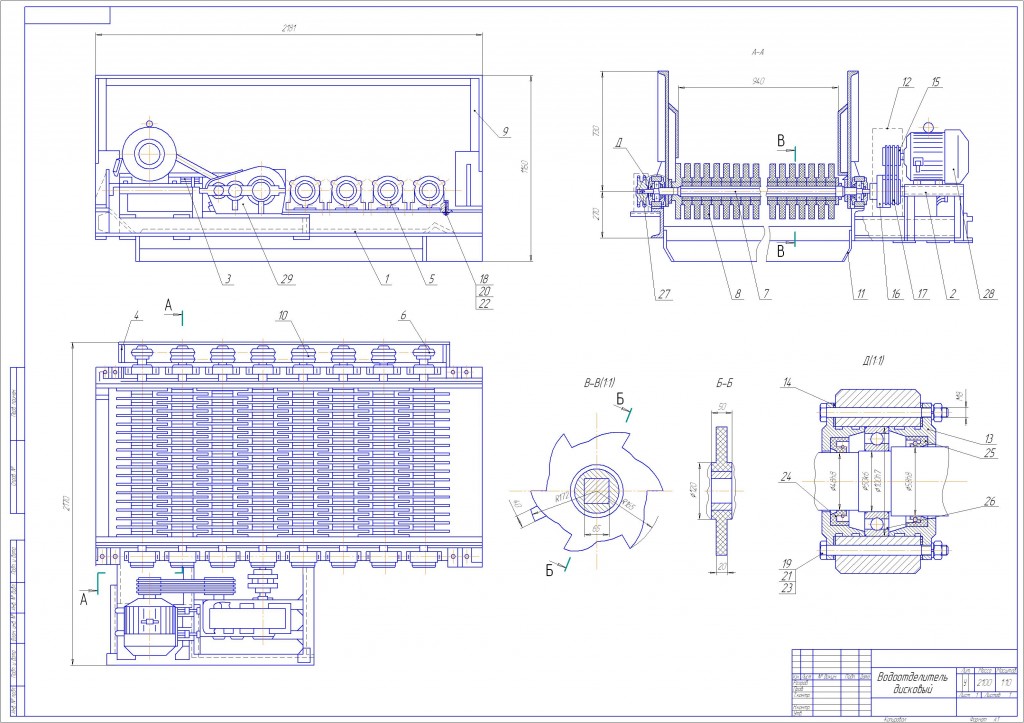

Чертеж дискового водоотделителя типа ВДМ для отделения от свеклы грязной воды в сахарной промышленности, общий вид со спецификацией.
Техническая характеристика:
производительность 1500 т/сут;
общее число валов-8;
число приводов - 1;
частота вращения вала 85 об/мин;
время пребывания свеклы на водоотделителе - 2 с;
масса 1875 кг

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: Компас

Каталог / Промышленность / МАПП / Водоотделитель дисковый

Просмотр файлов
Водоотделитель/Водоотделитель дисковый1.cdw
Водоотделитель/Водоотделитель дисковый СБ.cdw
Водоотделитель/Водоотделитель дисковый2.cdw
Водоотделитель
