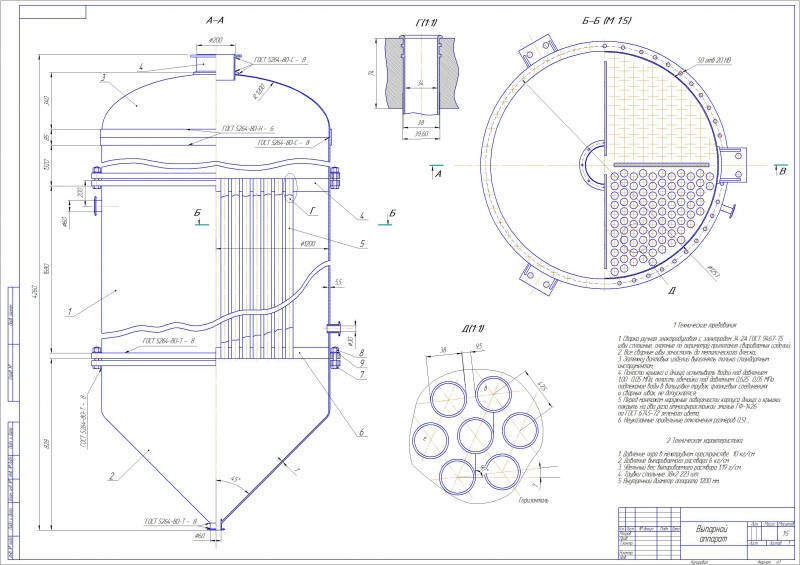

Выпарной аппарат

Выпаривание – процесс концентрирования растворов твердых нелетучих веществ или мало летучих веществ путем частичного испарения растворителя при кипении жидкости.
При выпаривании обычно осуществляется частичное удаление растворителя из всего объема раствора при его температуре кипения.
Поэтому выпаривание принципиально отличается от испарения, которое, как из¬вестно, происходит с поверхности раствора при любых температурах ниже температуры кипения. В ряде случаев выпаренный раствор подвергают последующей кристаллизации в выпарных аппаратах, специально приспособленных для этих целей.

Техническая характеристика

1. Давление пара в межтрубном пространстве 10 кг/см
2. Давление выпариваемого раствора 6 кг/см
3. Удельный вес выпариваемого раствора 1.19 г/см
4. Трубки стальные 38х2 223 шт.
5. Внутренний диаметр аппарата 1200 мм.

Состав: СБ

Софт: Компас v12

Просмотр файлов
Спецификация ГОСТ2.108-68.xls
Выпарной аппарат.cdw
