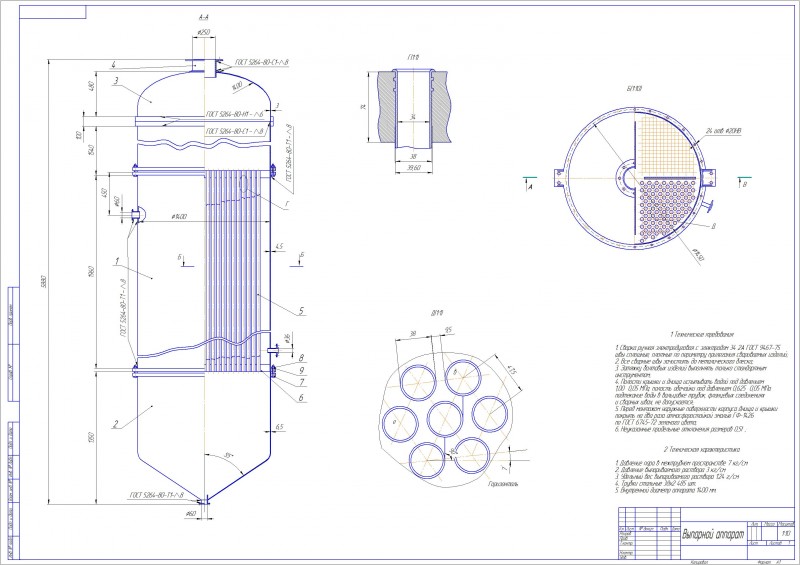

Выпарной аппарат

Техническая характеристика

1. Давление пара в межтрубном пространстве 7 кг/см
2. Давление выпариваемого раствора 3 кг/см
3. Удельный вес выпариваемого раствора 1.24 г/см
4. Трубки стальные 38х2 485 шт.
5. Внутренний диаметр аппарата 1400 мм.

Состав: СБ, Спецификация

Софт: Компас v12

Просмотр файлов
Выпарной аппарат.cdw
Спецификация.xls
