Автоклав АП16 для запаривания ячеистого бетона

Автоклав АП16-2,6 21 УЗ ГОСТ 10037-72 СМС-171

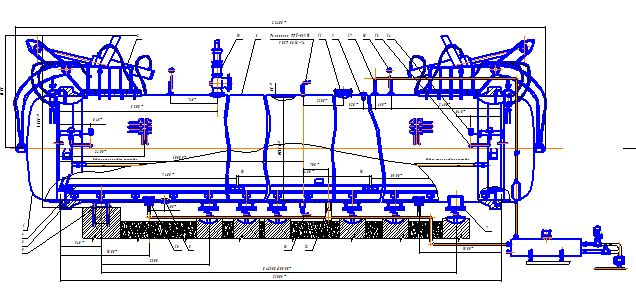

на чертеже представлена конструкция автоклава предназначенная для запаривания ячеистого бетона. Так же его техническая характеристика, технические требования и спецификация.

Техническая характеристика
1. Автоклав предназначен для термовлажностно обработки силикатного кирпича и мелких блоков из ячеистых бетонов.
2. Тип автоклава - проходной.
3. Внутренний диаметр, мм - 2600.
4. Длина корпуса, м - 21.
5. Рабочий объем, м - 86.
6. Рабочее давление, кгс/см - 10.
7. Рабочая температура, - 184.
8. Гидравлическое давление при испытании, кгс/см - 24.
9. Колея рельсового пути, мм - 750.
10. Максимальная масса тележки с материалом, кг - 8060.
11. Давление масла в гидкросистеме, кгс/см - 50.
12. Габариты автоклава:
длина, мм - 22440.
ширина, мм - 3200.
высота, мм - 4380.
13. Автоклав должен устанавливаться в закрытых помещениях с температурой окружающей среды не ниже 5 С.

Состав: СБ Язык документа

Софт: CDW

Каталог / Промышленность / Промышленность строительных материалов / Автоклав АП16 для запаривания ячеистого бетона

Просмотр файлов
Автоклав.cdw
