Бетоносмесительный узел с четырьмя гравитационными бетоносмесителями

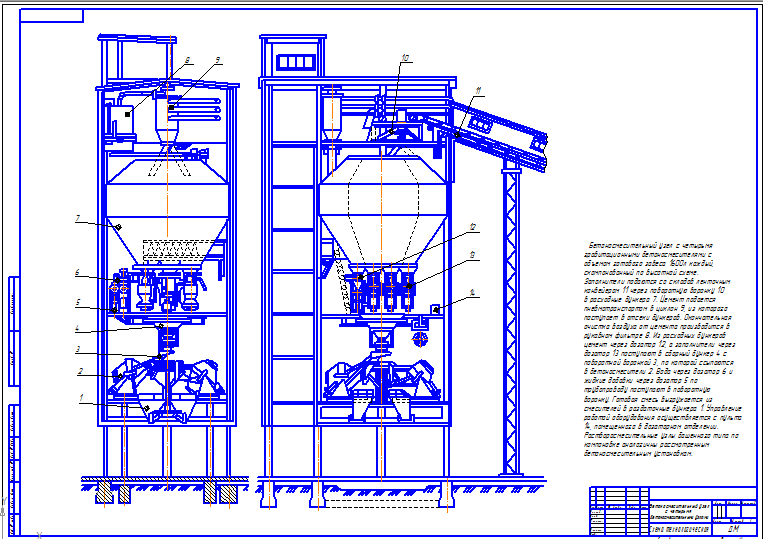

Бетоносмесительный узел с четырьмя гравитационными бетоносмесителями (с четырьмя бетоносмесительными узлами) объемом готового завеса 1600л каждый, скомпонованный по высотной схеме. Заполнители подаются со складов ленточным конвейером через поворотную воронку в расходные бункера . Цемент подается пневмотранспортом в циклон, из которого поступает в отсеки бункеров. Окончательная очистка воздуха от цемента производится в рукавном фильтре. Из расходных бункеров цемент через дозатор, а заполнители через дозатор поступают в сборный бункер с поворотной воронкой, по которой ссыпаются в бетоносмесители. Вода через дозатор и жидкие добавки через дозатор по трубопроводу поступают в поворотную воронку. Готовая смесь выгружается из смесителей в раздаточные бункера. Управление работой оборудования осуществляется с пульта, помещенного в дозаторном отделении. Растворосмесительные узлы башенного типа по компоновке аналогичны рассмотренным бетоносмесительным установкам.

Состав: Технологическая схема, Спецификация Язык документа
