Формовочная машина СМЖ-227Б

Казанский государственный архитектурно-строительный университет
Кафедра технологий строительных материалов, изделий и конструкций
Курсовой проект по дисциплине «Механическое оборудование предприятий строительной индустрии»
На тему: «Формовочная машина СМЖ-227Б»
Казань 2014

Содержание

2.1. Введение
2.2. Сущность и назначение технологического процесса.
2.3. Описание конструкции машины или установки. Сравнительная характеристика машин и оборудования для технологического процесса. Описание работы машины или установки.
2.4 Расчеты производительности машин или установки, мощности приводов, обсчет кинематической схемы, расчет основных деталей и сборочных единиц.
2.5. Мероприятия по охране труда и защите окружающей среды.
2.6. Заключение.
2.7. Список используемой литературы.

Техническая характеристика машины формовочной СМЖ-227Б
Габаритные размеры , изготавливаемых панелей:
длина, мм до 6280
ширина, мм до 1490
высота, мм до 220
Мах. усилие извлечения вкладышей, Н 69000
Скорость извлечения вкладышей, м/сек 0,17
Рабочий ход, мм 7200
Установленная мощность , кВт 15,2
Номинальное напряжение, В 380
Габаритные размеры :
длина, мм 11440
ширина, мм 2510
высота, мм 880
Масса, кг 5400
Запасные части к машине формовочной СМЖ-227Б
Корпус подшипника СМЖ-227Б.05.00.034В
Крышка СМЖ-227Б.05.00.036
ИЗГОТОВИТЕЛЬ — кохомский завод «Строммашина».
РАЗРАБОТЧИК— институт «Гипростроммаш».

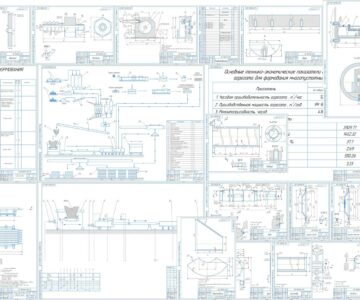

Состав: Общий вид, разрез А-А, узлы, кинематическая схема Язык документа

Софт: AutoCAD 2014

Сайт: www

Файлы:
Чертеж Формовочной машины смж227б.dwg
текствая часть формовочная машина смж-227б.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: ilinakam
Дата: 2015-06-21
Просмотры: 2904
1 комментарий
    1

    На первом листе проекции не совпадают по осям
