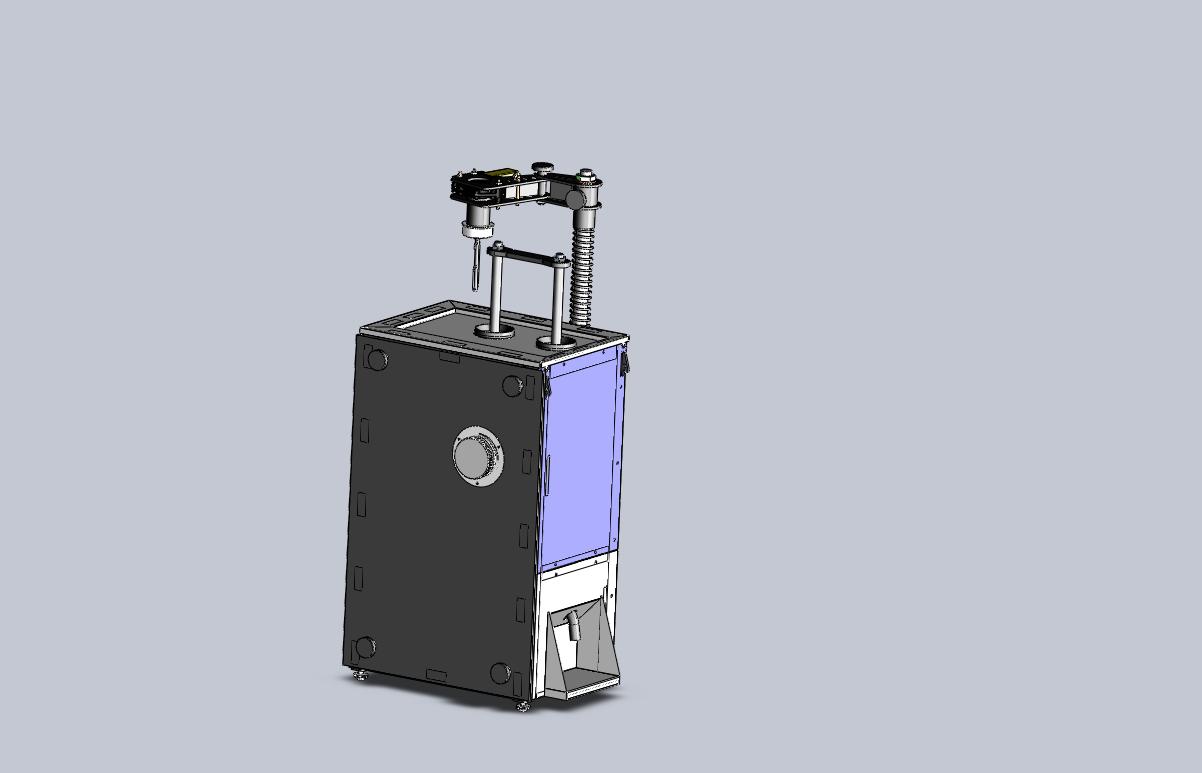

Лабораторный диспергатор для производства битумных эмульсий

Лабораторный диспергатор предназначен для приготовления битумных эмульсий высокой дисперсности при температуре жидких фаз до 170 град. С.
Технические характеристики:
Мощность электродвигателя – 2,2 кВт,
Суммарная мощность нагревательных элементов – 0,7 кВт,
Максимальная температура:
- нагрева жидкостей – 170 град,
- нагрева коллоидной мельницы – 100 град С,
Частота вращения вала диспергатора – 0….6 000 об/мин;
Состав и описание работы устройства:
Все рабочие элементы оборудования размещаются в рамном корпусе , с установленными защитными панелями. Элементы управления и силовой электроники устанавливаются в отдельном шкафу. Соотношение компонентов меняется сменой нагнетательных цилиндров с необходимыми диаметрами.
Для равномерного прогрева битума или смешивания компонентов в цилиндре служит смеситель , установленный на отдельном подрамнике. Устройство установки смесителя позволяет его устанавливать в любой из нагнетательных цилиндров. Частота вращения вала смесителя регулируется от 0 до 200 об/мин.
Нагнетание материалов происходит при помощи нагнетательных поршней, установленных на общей державке. При этом, необходимо открыть на нужную величину кран.
После приготовления, эмульсия поступает в сливной трубопровод , где на специальной подставке устанавливается сосуд.
В процессе разработки и проектирования оборудования для приготовления битумных эмульсий были рассмотрены и учтены все основные задачи, исходя из нескольких факторов, таких как: экологичность, простота конструкции, сравнительно небольшая себестоимость.
Таким образом, создано оборудование, которое позволяет более системно исследовать процесс приготовления битумных эмульсий, более тщательно исследовать свойства этого материала относительно нового и выработать рекомендации по проектированию оборудования для приготовления битумных эмульсий.

Состав: 3D Сборка Язык документа

Софт: SolidWorks 10

Каталог / Промышленность / Промышленность строительных материалов / Лабораторный диспергатор для производства битумных эмульсий

Просмотр файлов
диспергатор/
диспергатор/болт ш М10х40.SLDPRT
диспергатор/винт М5х20.SLDPRT
диспергатор/гайка м5.SLDPRT
диспергатор/гайка нк 10.SLDPRT
диспергатор/Д1.00.000.СБ оборудование для приготавления эмульсий высокой степени дисперсности.SLDASM
диспергатор/Д1.00.010. панель боковая.DWG
диспергатор/Д1.00.010. панель боковая.SLDPRT
диспергатор/Д1.00.011. панель боковая.SLDPRT
диспергатор/Д1.00.012. панель задняя.SLDPRT
диспергатор/Д1.00.013. панель передняя.DWG
диспергатор/Д1.00.013. панель передняя.SLDPRT
диспергатор/Д1.00.020. подкладка.SLDPRT
диспергатор/Д1.00.021. подкладка.SLDPRT
диспергатор/Д1.00.030. кулисф.SLDPRT
диспергатор/Д1.00.031. кулиса.SLDPRT
диспергатор/Д1.00.035. винт крепежный.SLDDRW
диспергатор/Д1.00.035. винт крепежный.SLDPRT
диспергатор/Д1.00.036. шайба крепежная.SLDPRT
диспергатор/Д1.00.037. подкладка.SLDPRT
диспергатор/Д1.00.038. рычаг.SLDPRT
диспергатор/Д1.00.040. пружина.SLDPRT
диспергатор/Д1.00.05 шкив.SLDPRT
диспергатор/Д1.00.17. лимб.SLDPRT
диспергатор/Д1.01. мельница колоидная/
диспергатор/Д1.01. мельница колоидная/5х5х15 шпонка.SLDPRT
диспергатор/Д1.01. мельница колоидная/болт М5х10.SLDPRT
диспергатор/Д1.01. мельница колоидная/болт М6х30.SLDPRT
диспергатор/Д1.01. мельница колоидная/гайка м12.SLDPRT
диспергатор/Д1.01. мельница колоидная/гайка м6.SLDPRT
диспергатор/Д1.01. мельница колоидная/гайка м8.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01. опора подшипниковая.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.00. СБ. мельница колоидная.DWG
диспергатор/Д1.01. мельница колоидная/Д1.01.00. СБ. мельница колоидная.SLDASM
диспергатор/Д1.01. мельница колоидная/Д1.01.010 кожух защитный.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.08.шайба прижимная.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.09 шпилька.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.101 колесо лопастное №1.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.101 колесо лопастное №2.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.102 колесо лопастное №2.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.103 колесо лопастное №3.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.104 колесо лопастное №4.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.105 колесо лопастное №5.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.11 крыльчатка (гиб).SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.11 крыльчатка.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.12 патрубок.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.14 штуцер.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.15. плита.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.16. панель.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.1шкив.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.24 элемент статора №4.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.27 элемент статора №5.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.27 элемент статора №6.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.27 элемент статора №7.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.27 элемент статора №8.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.33 элемент торцевой.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.34 кольцо проставочное №4.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.35 кольцо проставочное №5.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.36 кольцо проставочное №6.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.37 кольцо проставочное №7.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.38 кольцо проставочное №8.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.39 кольцо проставочное №9.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.40стенка задняя.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.51. Вал.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.52. втулка.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.90 шайба проставочная №0.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.90 шайба проставочная №1.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.92 шайба проставочная №2.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.93 шайба проставочная №3.SLDPRT
диспергатор/Д1.01. мельница колоидная/Д1.01.94 шайба проставочная №4.SLDPRT
диспергатор/Д1.01. мельница колоидная/манжета сальниковая 30х50х10.SLDPRT
диспергатор/Д1.01. мельница колоидная/подшипник 7204/
диспергатор/Д1.01. мельница колоидная/подшипник 7204/7204 втутр. кольцо.SLDPRT
диспергатор/Д1.01. мельница колоидная/подшипник 7204/7204 нар. кольцо.SLDPRT
диспергатор/Д1.01. мельница колоидная/подшипник 7204/7204 ролик.SLDPRT
диспергатор/Д1.01. мельница колоидная/подшипник 7204/7204.SLDASM
диспергатор/Д1.01. мельница колоидная/шайба пр5.SLDPRT
диспергатор/Д1.01. мельница колоидная/шайба пр6.SLDPRT
диспергатор/Д1.01. мельница колоидная/шайба пр8.SLDPRT
диспергатор/Д1.01. мельница колоидная/шайба уплотнительная ф16.SLDPRT
диспергатор/Д1.01. мельница колоидная/шайба усилинная 12.SLDPRT
диспергатор/Д1.01.00. СБ. мельница колоидная.bak
диспергатор/Д1.01.00. СБ. мельница колоидная.DWG
диспергатор/Д1.02. дозатор/
диспергатор/Д1.02. дозатор/Д1.02.00.СБ. дозатор.SLDASM
диспергатор/Д1.02. дозатор/Д1.02.011-50 гильза.DWG
диспергатор/Д1.02. дозатор/Д1.02.011-50 гильза.SLDPRT
диспергатор/Д1.02. дозатор/Д1.02.012 корпус нагревателя.SLDPRT
диспергатор/Д1.02. дозатор/Д1.02.012 крышка корпуса.SLDPRT
диспергатор/Д1.02. дозатор/Д1.02.013 кожух.SLDPRT
диспергатор/Д1.02. дозатор/Д1.02.014 штуцер.SLDPRT
диспергатор/Д1.02. дозатор/Д1.02.015 вкдадыш.SLDPRT
диспергатор/Д1.02. дозатор/Д1.02.016 гайка м20.SLDPRT
диспергатор/Д1.02. дозатор/Д1.02.04 вставка керамическая.SLDPRT
диспергатор/Д1.02. дозатор/Д1.02.05 кронштейн.SLDPRT
диспергатор/Д1.02. дозатор/Д1.02.1000.СБ. тигель.SLDASM
диспергатор/Д1.02. дозатор/Д1.02.200. СБ Кронштейн/
диспергатор/Д1.02. дозатор/Д1.02.200. СБ Кронштейн/Д1.02.200. СБ кронштейн.SLDASM
диспергатор/Д1.02. дозатор/Д1.02.200. СБ Кронштейн/Д1.02.201 плита.DWG
диспергатор/Д1.02. дозатор/Д1.02.200. СБ Кронштейн/Д1.02.201 плита.SLDPRT
диспергатор/Д1.02. дозатор/Д1.02.200. СБ Кронштейн/Д1.02.202 плита.SLDPRT
диспергатор/Д1.02. дозатор/Д1.02.200. СБ Кронштейн/Д1.02.203 косынка.SLDDRW
диспергатор/Д1.02. дозатор/Д1.02.200. СБ Кронштейн/Д1.02.203 косынка.SLDPRT
диспергатор/Д1.02. дозатор/Д1.03.00.СБ. дозирующий узел.SLDASM
диспергатор/Д1.02. дозатор/кран шаровый 0,5 дюйма .SLDPRT
диспергатор/Д1.03.00. Рама/
диспергатор/Д1.03.00. Рама/гайка м 24.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.00.сб рама.SLDASM
диспергатор/Д1.03.00. Рама/Д1.03.05 плита.DWG
диспергатор/Д1.03.00. Рама/Д1.03.05 плита.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.06 стойка.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.07 перекладина.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.08 перекладина.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.09 панель нижняя.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.10 панель верхняя.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.11. крючок.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.12. гайка.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.13. кронштейн.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.14. ступица.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.15. рукоятка.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.16. шайба концевая.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.17. кронштейн.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.18. направляющая.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.19. гайка.SLDPRT
диспергатор/Д1.03.00. Рама/Д1.03.20. ножка.SLDPRT
диспергатор/Д1.03.00. Рама/кольцо стопорное А80.SLDPRT
диспергатор/Д1.03.00. Рама/шайба 24.SLDPRT
диспергатор/Д1.08.00. крышка верхняя/
диспергатор/Д1.08.00. крышка верхняя/Д1.08.00.СБ. крышка верхняя.SLDASM
диспергатор/Д1.08.00. крышка верхняя/Д1.08.01. панель.DWG
диспергатор/Д1.08.00. крышка верхняя/Д1.08.01. панель.SLDPRT
диспергатор/Д1.08.00. крышка верхняя/Д1.08.02. втулка.DWG
диспергатор/Д1.08.00. крышка верхняя/Д1.08.02. втулка.SLDPRT
диспергатор/Д1.09.00. кожух/
диспергатор/Д1.09.00. кожух/Д1.08.02. втулка.DWG
диспергатор/Д1.09.00. кожух/Д1.09.00.СБ кожух.SLDASM
диспергатор/Д1.09.00. кожух/Д1.09.05. панель кожуха.SLDPRT
диспергатор/Д1.09.00. кожух/Д1.09.06. панель кожуха.SLDPRT
диспергатор/Д1.10.00. Патрубок/
диспергатор/Д1.10.00. Патрубок/Д1.10.00-01. Патрубок.SLDASM
диспергатор/Д1.10.00. Патрубок/Д1.10.00. Патрубок.SLDASM
диспергатор/Д1.10.00. Патрубок/Д1.10.01-1. трубка.SLDPRT
диспергатор/Д1.10.00. Патрубок/Д1.10.01. трубка.SLDPRT
диспергатор/Д1.10.00. Патрубок/Д1.10.02. нипель.SLDPRT
диспергатор/Д1.10.00. Патрубок/Д1.10.03. гайкф.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/
диспергатор/Д1.12.00.00. механизм смешивания/гайка м 12.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/гайка нк 6.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.08.02. втулка.DWG
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.00.СБ. механизм смешивания.SLDASM
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.01.Вал.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.01.кронштейн.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.03.стакан.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.04.втулка.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.05.вставка.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.06.ребро.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.07.втулка.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.08.смешиватель проволочный.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.10.панель рычага.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.11.втулка.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.12 вставка.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.13. винт фиксирующий.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/Д1.12.14. винт фиксирующий.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/привод.SLDPRT
диспергатор/Д1.12.00.00. механизм смешивания/шпилька м6.SLDPRT
диспергатор/Д1.13.00. блок поршней/
диспергатор/Д1.13.00. блок поршней/Гайка М16.SLDPRT
диспергатор/Д1.13.00. блок поршней/Д1.08.02. втулка.DWG
диспергатор/Д1.13.00. блок поршней/Д1.13.00. СБ. Блок поршней.SLDASM
диспергатор/Д1.13.00. блок поршней/Д1.13.05 шпилька.SLDPRT
диспергатор/Д1.13.00. блок поршней/Д1.13.06 поршень.SLDPRT
диспергатор/Д1.13.00. блок поршней/Д1.13.07 державка.SLDPRT
диспергатор/двигатель 4А80В.SLDPRT
диспергатор/заявка на диспергатор.xlsx
диспергатор/картинки/
диспергатор/картинки/_PAlbTN/
диспергатор/картинки/_PAlbTN/ОВ1.JPG_128x96
диспергатор/картинки/_PAlbTN/ОВ2.JPG_128x96
диспергатор/картинки/_PAlbTN/ОВ3.JPG_128x96
диспергатор/картинки/_PAlbTN/ОВ4.JPG_128x96
диспергатор/картинки/_PAlbTN/ОВ5.JPG_128x96
диспергатор/картинки/_PAlbTN/ОВ6.JPG_128x96
диспергатор/картинки/_PAlbTN/ОВ7.JPG_128x96
диспергатор/картинки/_PAlbTN/ОВ8.JPG_128x96
диспергатор/картинки/_PAlbTN/ОВ9.JPG_128x96
диспергатор/картинки/ОВ1.JPG
диспергатор/картинки/ОВ1.SLDASM
диспергатор/картинки/ОВ2.JPG
диспергатор/картинки/ОВ3.JPG
диспергатор/картинки/ОВ4.JPG
диспергатор/картинки/ОВ5.JPG
диспергатор/картинки/ОВ6.JPG
диспергатор/картинки/ОВ7.JPG
диспергатор/картинки/ОВ8.JPG
диспергатор/картинки/ОВ9.JPG
диспергатор/кулагин/
диспергатор/кулагин/Деталь2.SLDPRT
диспергатор/Лист Microsoft Office Excel.xlsx
диспергатор/описание.docx
диспергатор/чертежи.bak
диспергатор/чертежи.dwg
диспергатор/шайба 10.SLDPRT
диспергатор/шайба 5.SLDPRT
диспергатор/шайба пр10.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:

1 КОММЕНТАРИ

1
2016-10-18 в 13:39 Ответить

Отличная работа!

ДОБАВИТЬ КОММЕНТАРИЙ
