Лопастной двухвальный смеситель с фильтрующей решеткой для производства грубой строительной керамики

Казанский государственный архитектурно – строительный университет.
Кафедра строительных материалов, изделий и конструкций
Курсовой проект по дисциплине «механические оборудования предприятия строи-тельной индустрии»
На тему: «Лопастной двухвальный смеситель с фильтрующей решеткой для производства грубой строительной керамики»
Казань 2013

Для перемешивания глины при полусухом и пластичном формовании керамических изделий, а также для очистки ее от корней и других инородных включений путем продавливания через отверстия решетки широко используют одновальные и двухвальные лопастные смесители непрерывного и циклического действия с фильтрующей решеткой.
В смесителе керамическая масса перемешивается лопастями смесительных валов, подвергается дополнительному воздействию в спиральных каналах шнеков, которые подводят ее к фильтрующей головке и продавливают через отверстия решеток. После решеток установлены вращающиеся ножи, срезающие глиномассу и тем самым не дающие скапливаться глине после прохождения через фильтрующую головку. Далее глиномасса поступает на отводящий транспортер. Таким образом, одна машина выполняет функции лопастного и шнекового смесителей, глинорастирателя и очистителя перерабатываемой массы от посторонних включений. Объединение функций четырех машин позволяет улучшить перемешивание и достигнуть высокой степени однородности продукта.

Состав: Двухвальный смеситель с фильтрующей решеткой Общий вид, Кинематическая схема, узлы, технологическая схема Язык документа

Софт: AutoCAD 2007

Файлы:

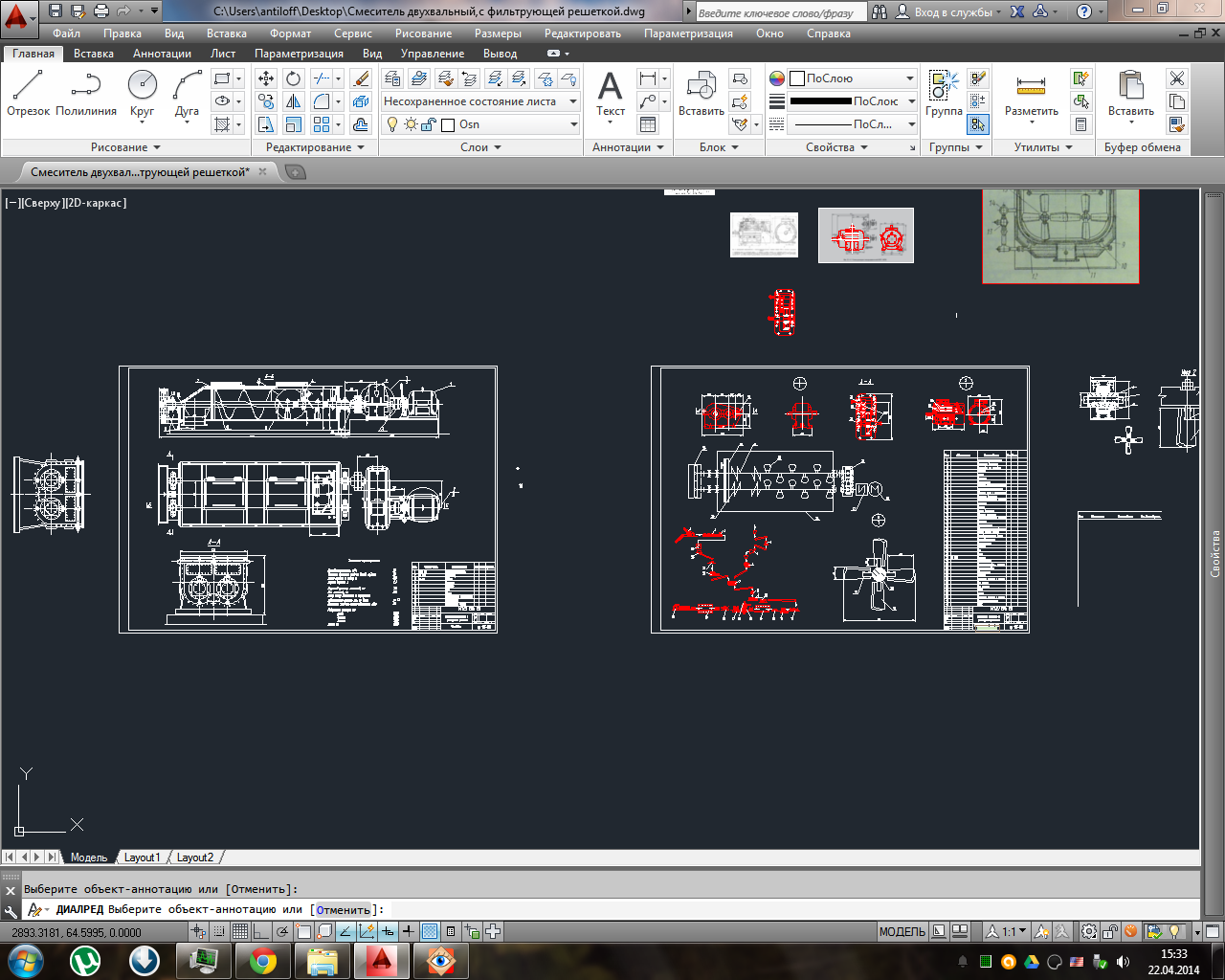

Смеситель двухвальный,с фильтрующей решеткой.dwg
