Модернизация устройства для распределения клинкера на решетке колосникового охладителя «КС-50» с целью повышения эффективности охлаждения клинкера

Белгородский государственный технологический университет им В. Г Шухова
институт технологического оборудования и комплексов
выпускная квалификационная работа на тему: "Модернизация устройства для распределения клинкера на решетке колосникового охладителя «КС-50» с целью повышения эффективности охлаждения клинкера"
специальность: машины и агрегаты промышленности строительных материалов
Белгород 2007

)Сущность выбранной модернизации заключается в том, что с целью повышения степени охлаждения материала за счет улучшения распределения его по ширине решетки, часть конуса прикреплена к наклонной плоскости по гиперболе, неправленой вершиной к потоку материала, при этом часть конуса выполнена полой с перфорированной поверхностью, а его полость соединена с источником охлаждающего воздуха.
Изобретение относится к промышленности строительных материалов и предназначено для охлаждения обожженных сыпучих материалов (цементного клинкера, глинозема, огнеупоров и т.д.).
Цель изобретения – повышение степени охлаждения материала за счет улучшения распределения его по ширине.
дипломный проект содержит 12 листов графическойй части формата А1 и 96 листов пояснительной записки, содержащей картинки и таблицы

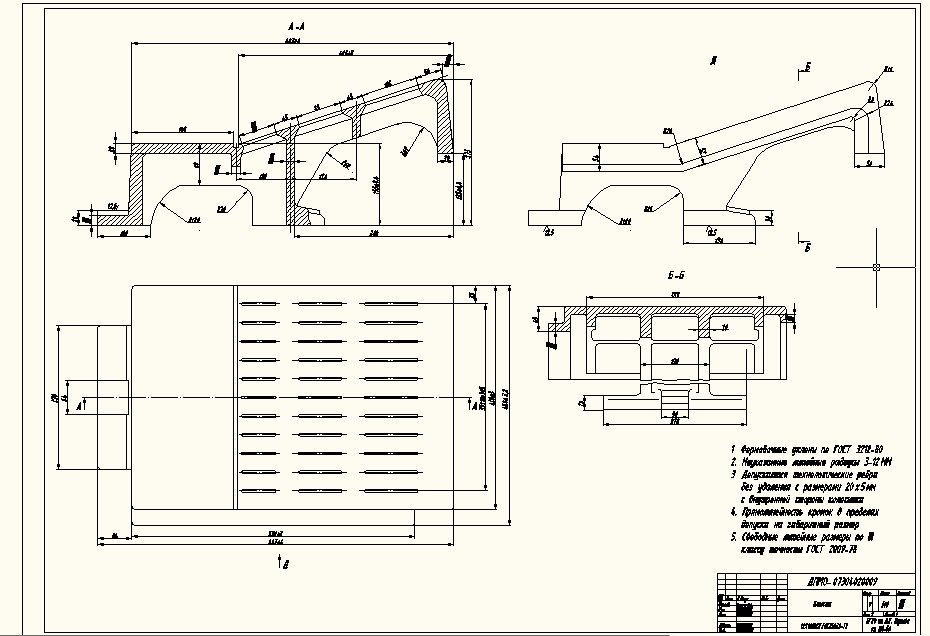

Состав: холодильник "волга-50"(ВО) технологическая схема производства клинкера (ТС), Колосник (СБ), деталировка(вал приводной,балка подвижная, колосниковая решетка,) электрическая и механическая схемы.ПЗ Язык документа

Софт: AutoCAD 2009
