Проект цеха по производству фотоэлектрических пластин завода по выпуску фотоэлектрических пластин

Проект цеха по производству фотоэлектрических пластин завода по выпуску фотоэлектрических пластин в г. Усть-Каменогорске, ВКО выполнен на основании задания на проектирование в соответствии строительных норм и правил Республики Казахстан. Все описание внутри, очень подробно описано и показано. чертеж и документы действующего предприятия.

Часть пояснительной.

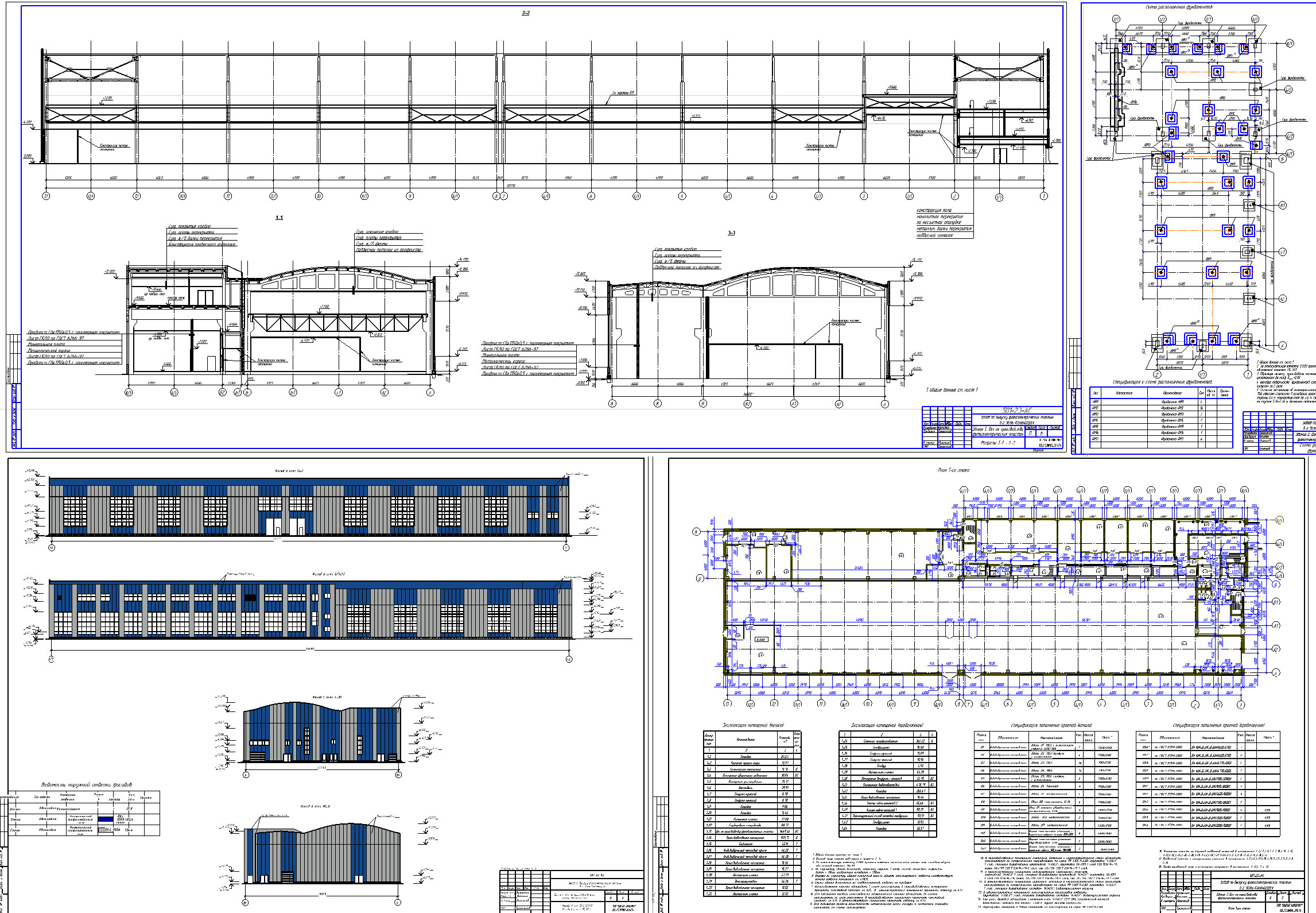

"«Цех по производству фотоэлектрических пластин» представляет собой прямоугольное в плане здание, расположенное в осях «13-1»-«В/1-А» с размерами 131,6х39,2м. За относительную отметку 0,000 принята отметка чистого пола этажа, что соответствует абсолютной отметки 314,95.
Реконструкция ранее существующего здания, привела к замене частично ограждающих конструкций с керамзитобетонных панелей на панели типа «Сендвич» от компании «Металл Профиль» по оси «1» в осях «А-В/1», по оси «А» в осях «13-1», по оси «13» в осях «В-А» и по оси «В» в осях «13-7». Каркас здания состоит из железобетонных и металлических колонн. Керамзитобетонные панели толщиной 300мм, облицованы утеплителем из минераловатных плит на основе базальтовых пород толщиной 50 мм, фирмы «Металл Профиль». Кровля – сложная, существующая, покрытие - мягкое. Фундаменты – существующие, свайные. Самая высокая отметка по высоте всего здания 14,7м.
В основную площадь здания входят различные помещения, простирающиеся на 3 этажа. Большую часть площади первого этажа занимает: цех по производству фотовольтаичных пластин, имеющий высоту 4,5м до уровня перекрытия и примыкающие к нему небольшие производственные помещения. Смежное с цехом фотовольтаичных пластин, производственное помещение, так же занимает большую площадь от всего здания и располагается во всю его длину имеющее эвакуационные выходы наружу. Высота до низа ферм данного помещения - 5,325м.
Встроенные так же в основной объем здания помещения: водоподготовки, участки подачи реагентов 1,2, помещения вакуумных насосов, имеют высоту до уровня перекрытия 10,75м и располагаются в осях «В-Б» по осям «13-8», отделены данные помещения от цеха фотовольтаичных пластин железобетонными колоннами и ограждающими конструкциями из панелей типа «Сендвич». "

Площадка строительства характеризуется следующими данными:
Снеговой район (по весу снегового покрова) - IV, нормативная снеговая нагрузка - 150 кг/м².
Климатический район строительства IВ.
Ветровой район (по давлению ветра) – III, нормативная ветровая нагрузка - 38 кг/м².
Расчетная температура самой холодной пятидневки – 390С.
Сейсмичность района расположения объекта - 7 баллов.
Рельеф местности - ровный.
Температурно-влажностный режим в здании характеризуется как нормальный.
Класс ответственности здания - II.
Степень огнестойкости - II.
Категория пожарной опасности производства -В3.
Сейсмичность района строительства - 7 баллов.
