Проектирование корпуса сушильного барабана

БГТУ им. Шухова
Кафедра технологических комплексов машин и механизмов
Строительная механика
Проектирование и расчет корпуса сушильного барабана
2013

в данном проекте рассмотрены расчеты сушильного барабана. Также привидены чертежи. Курсовой проект содержит 2ва листа А4 . так же подробную полную пояснительную записка, которая содержит 21 страницу.

Исходные данные:
Диаметр сушильного барабана D – 3 м
Длина сушильного барабана L – 24 м
Сила тяжести венцовой шестерни F – 76 кН
Сила тяжести бандажей F1 = F2 – 61 кН
Нагрузка от материала, находящегося в сушильном барабане q – 4,7 кН/м
Мощность двигателя привода сушильного барабана N – 55 кВт
1. Определить толщины стенок сушильного барабана в трех сечениях:
а) под бандажами
б) под венцовой шестерней
г) рассчитать сварное соединение
2. Произвести проверку этих сечений
3. Выполнить чертеж.

Технические характеристики:
Назначение - сушка различных сыпучих неагрессивных материалов
Принцип сушки - прямоточный
Режим работы - непрерывный
Температура вход. газов, С - 900, не более Насадки барабана - приемно-винтовая лопостная, секторная
Электродвигатель - АО 114-12/8/6/4
напряжение, В - 220/380
мощность, кВт - 55
Редуктор - ЦДН-710-28-12
Масса, кг - 233685,6

Состав: Сушильный барабан (ВО), Корпус сушильного барабана (ВО), Задание , Пояснительная записка, Спецификация Язык документа

Софт: AutoCAD 2012

Сайт: www

Каталог / Промышленность / Промышленность строительных материалов / Проектирование корпуса сушильного барабана

Просмотр файлов
Задание.doc
Пояснительная записка.doc
Спецификация.doc
Корпус сушильного барабана.dwg

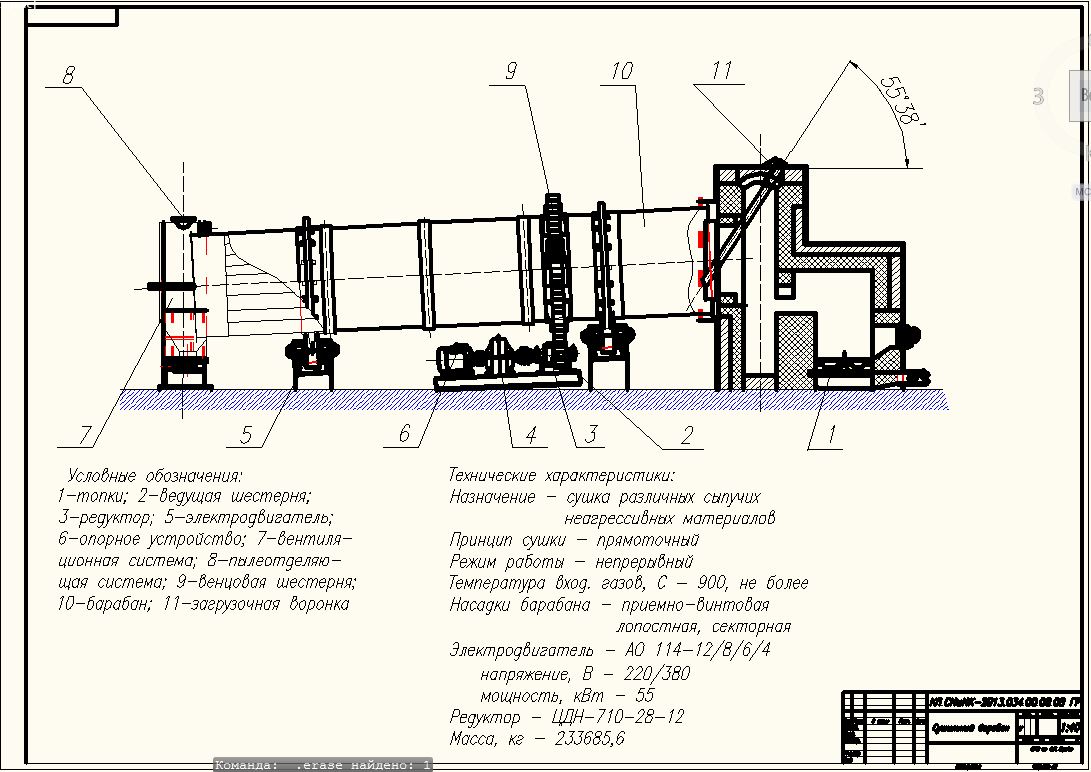

Сушильный барабан(Общий вид).dwg
