Проектирование вибромельницы

Тюменский государственный нефтегазовый университет
Кафедра Подъемно-транспортные, строительно-дорожные машины
Курсовая работа по дисциплине «Строительные и дорожные машины и оборудования»
На тему: Машины для измельчения материалов «Вибромельница»
Тюмень 2013

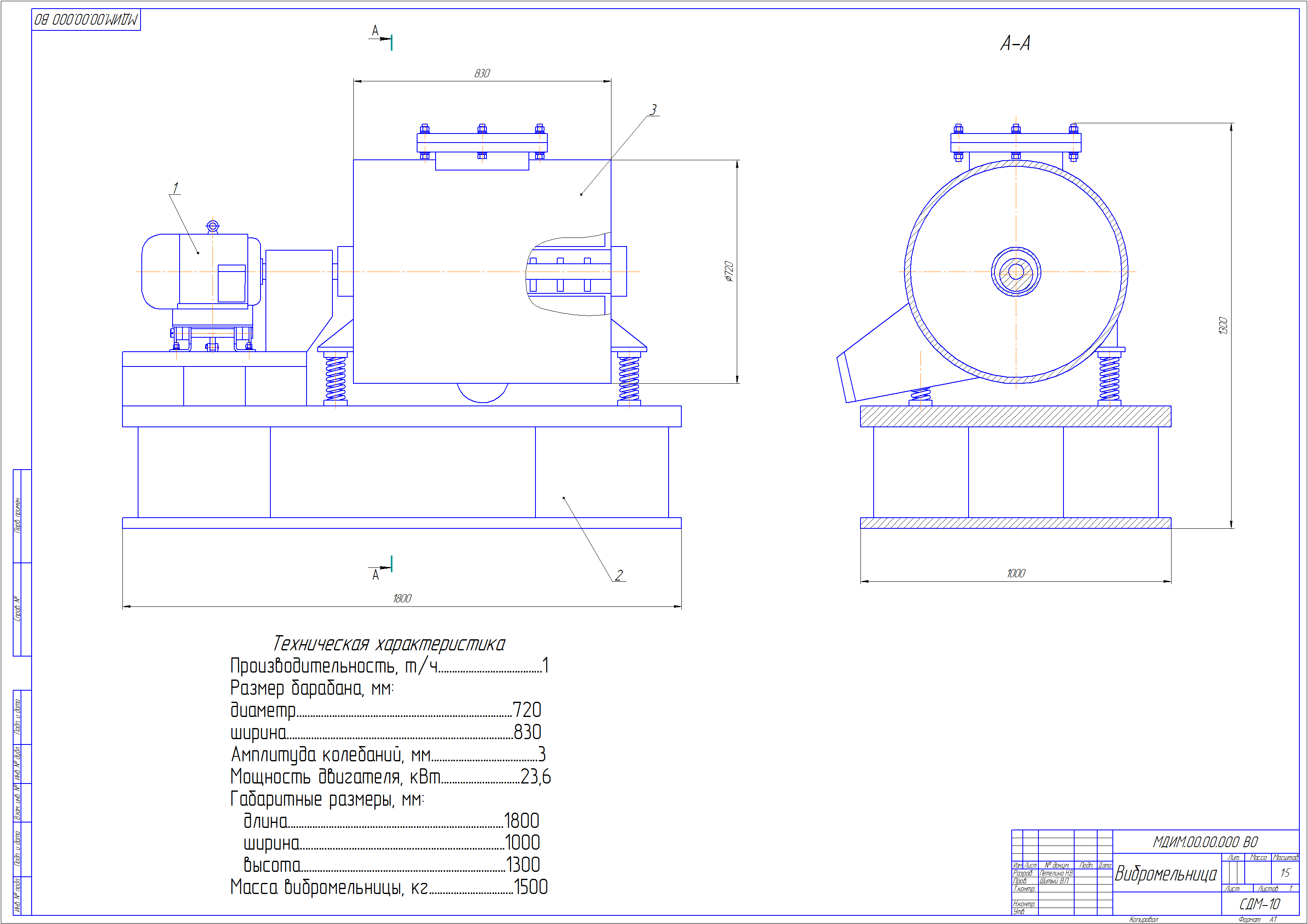

В данном проекте проектируется вибромельница. Рассчитывается такие параметры, как степень измельчения материала,технологические параметры рабочего цикла, параметры вибропривода. Графическая часть содержит общий вид машины и схему к расчету вибропривода.
Курсовой проект содержит 2 листа формата А1 графической части, 15 страниц пояснительной записки.

Прототип вибромельницы ВМ-200/ВМ-40. Вибромельница предназначена для проведения измельчения (сухого или мокрого) сыпучих материалов. Исходя из технических характеристик, стендовых испытаний и опыта эксплуатации вибромельница может использоваться для:
• истирания материалов и пигментов в лакокрасочном производстве
• измельчения строительных материалов, компонентов сухих строительных смесей
• истирание, смешивание и гомогенизация многокомпонентных смесей
• домол цементов, повышение их марки
• измельчения руд, концентратов и т.п.

Техническая характеристика
Производительность, т/ч..1
Размер барабана, мм:
диаметр...720
ширина...830
Амплитуда колебаний, мм...3
Мощность двигателя, кВт.23,6
Габаритные размеры, мм:
длина...1800
ширина...1000
высота...1300
Масса вибромельницы, кг...1500

Состав: Пояснительная записка (ПЗ), Общий вид (ВО), Кинематическая схема, Спецификация Язык документа

Софт: КОМПАС-3D V14

Просмотр файлов
Новая папка (2)/Пояснительная записка.docx
Новая папка (2)/Спецификация 1.cdw
Новая папка (2)/Спецификация 2.cdw
Новая папка (2)/Спецификация 3.cdw
Новая папка (2)/Чертеж 3.cdw
Новая папка (2)/Чертеж.cdw
Новая папка (2)
