Производство сплошных плит перекрытий

Казанский государственный архитектурно-строительный университет
Кафедра ТСМИК
Курсовой проект по дисциплине: «Технология бетона, строительных изделий и конструкций»
На тему «Производство сплошных плит перекрытий»
КАЗАНЬ 2013

в данном проекте рассматривается линия производства плит перекрытий. Произведен технологический расчет и подбор оборудования. Курсовой проект содержит 2 листа формата А1 графической части, 21 страниц пояснительной записки. Производительность 150000 м3/год. Габаритные размеры: толщина 120(мм), 30.48 – ширина 2980, длина 4780 (размеры даны в дм с округлением) , на расчетную нагрузку 285 кгс/м2, т- изготавливается из тяжелого бетона;

Состав: Технологическая схема производства плит перекрытий, технологическая карта, ПЗ Язык документа

Софт: AutoCAD 2008

Сайт: www

Каталог / Промышленность / Промышленность строительных материалов / Производство сплошных плит перекрытий

Просмотр файлов
ПЗ .doc

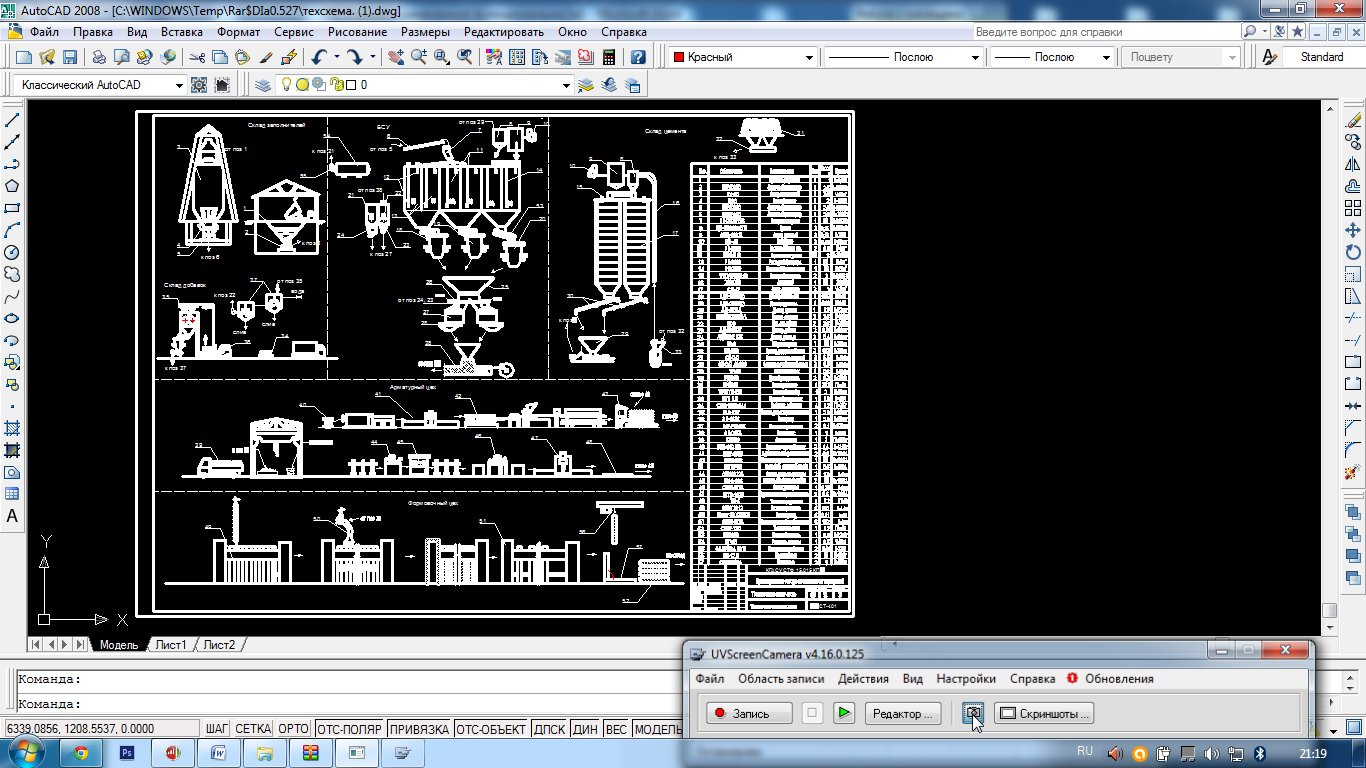

техсхема. (1).dwg
техсхема. (1).bak
