Расчет и конструирование автомата многострунного для резки кирпича

Белорусский государственный технологический университет
Кафедра машин и аппаратов химических и силикатных производств
Курсовая работа по дисциплине "Машины и оборудование предприятий строительных материалов"
На тему "Расчет и конструирование автомата многострунного для резки кирпичей"
Минск 2016
Рассматриваются следующие разделы
Введение
1 Конструкция и принцип действия аппарата
2 Аналитический обзор
3 Эксплутационный расчет
4 Расчет на прочность
Заключение
Список основных источников

Резчик многострунный принимает брус с ускоряющего конвейера, разрезает брус на заготовки и передает их на подающий конвейер. Конструкцией резчика предусмотрено горизонтальное прохождение бруса через резательную рамку, создание на изделиях фаски с лицевой стороны и очистка струн.
Характеристики многострунного автомата для резки
Максимальная ширина бруса: 300 мм
Максимальная высота бруса: 180 мм
Длина мерного бруса: от 800 до 2300 мм
Минимальная длина реза: 45 мм
Производительность: 750-900 резов/час
Количество режущих струн: зависит от длины сушильных планок, рамок.

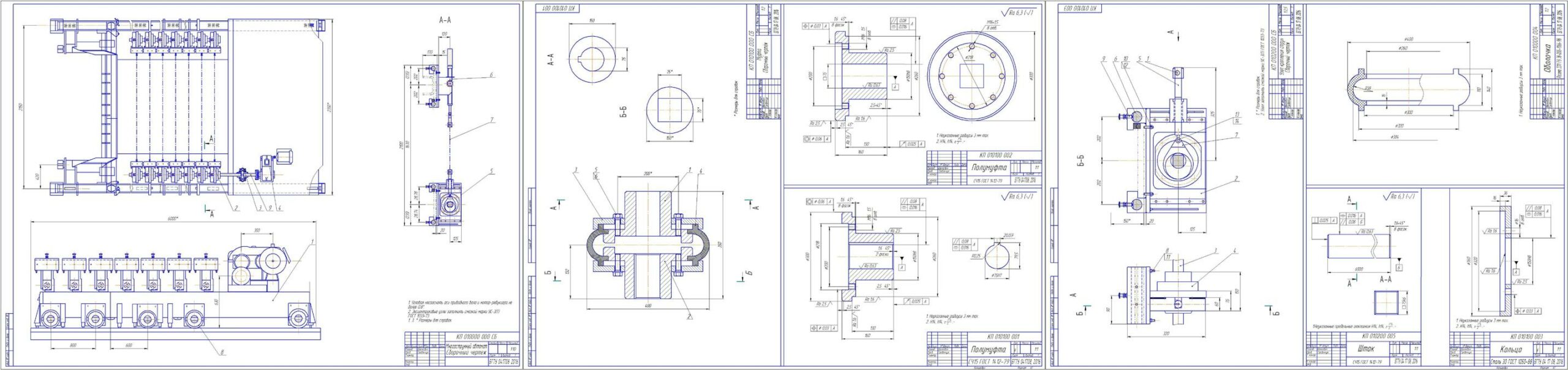

Состав: Автомат для резки кирпича (СБ), Спецификация. Эксцентриковый узел (СБ), Спецификация. Муфта (СБ), Спецификация, Деталировка ( 2 полумуфты, кольцо, оболочка) Язык документа

Софт: КОМПАС-3D 16

Каталог / Промышленность / Промышленность строительных материалов / Расчет и конструирование автомата многострунного для резки кирпича

Просмотр файлов
Автомат/Автомат.cdw
Автомат/МОПСМ.docx
Автомат/Муфта.cdw
Автомат/Содержание.docx
Автомат/Спецификация автомата.docx
Автомат/Спецификация Муфты.docx
Автомат/Спецификация эксцентрикового узла.docx
Автомат/Эксцентрик.cdw
