Технологическая линия получения гравия керамзитового

пнипу строительный факультет

В данном проекте рассматривается линия по производству гравия из керамзита пластическим и сухим способом. Графическая часть содержит 2 чертежа Формата А1.
Производительность предприятия 87000 т. м3 и 10000 т.м3
Керамзит представляет собой легкий пористый материал ячеистого строения в виде гравия, реже в виде щебня, получаемый при обжиге легкоплавких глинистых пород, способных всучиваться при быстром нагревании их до температуры 1050 – 1300 С в течение 25–45 мин. Качество керамзитового гравия характеризуется размером его зерен, объемным весом и прочностью. В зависимости от размера зерен керамзитовый гравий делят на следующие фракции: 5 – 10, 10 – 20 и 20 – 40 мм, зерна менее 5 мм относят к керамзитовому песку. В зависимости от объемного насыпного веса (в кг/м3) гравий делят на марки от 150 до 800. Водопоглощение керамзитового гравия 8–20 %, морозостойкость должна быть не менее 25 циклов.
Керамзит применяют в качестве пористого заполнителя для легких бетонов, а также в качестве теплоизоляционного материала в виде засыпок.
Керамзитовый гравий изготавливают в соответствии с требованиями ГОСТ 9757-90.
Основные фракции заполнителя: 5-10, 10-20, 20-40 мм. В каждой фракции допускается до 5% бо¬лее мелких и до 5% более крупных зерен по сравнению с номинальными размерами.

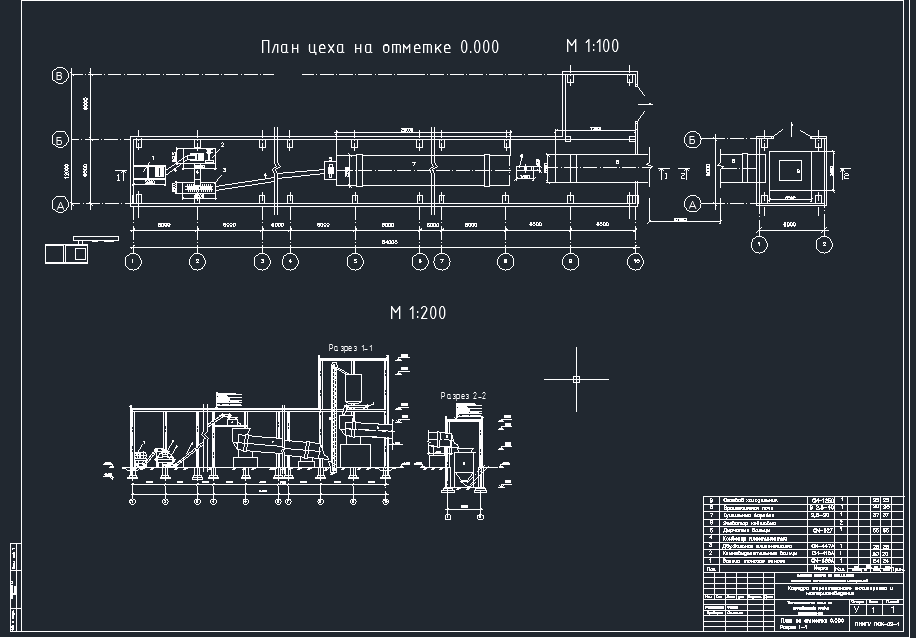

Состав: Технологическая линия по производству гравия из керамзита (планы, разрезы) (Пластический способ + Сухой способ), ПЗ Язык документа

Софт: AutoCAD 2011

Каталог / Промышленность / Промышленность строительных материалов / Технологическая линия получения гравия керамзитового

Просмотр файлов
ГРАВИЙ.doc
КЕРАМЗИТ.dwg
