Завод КПД промышленного назначения производительностью 89тыс. м3 изделий в год с разработкой цеха по производству мостовых балок

Брестский государственный технический университет
Кафедра технологии бетона и строительных материалов
Курсовой проект по дисциплине " ОПиУ"
Брест 2013

Содержит характеристику проектируемого предприятия, конструкцию изделия, технологию бетона, технологию производства, организацию производственных процессов, строительную часть, складское хозяйство, территорию, планировку и благоустройство промышленной площадки, основные положения по технике безопасности и охране труда.

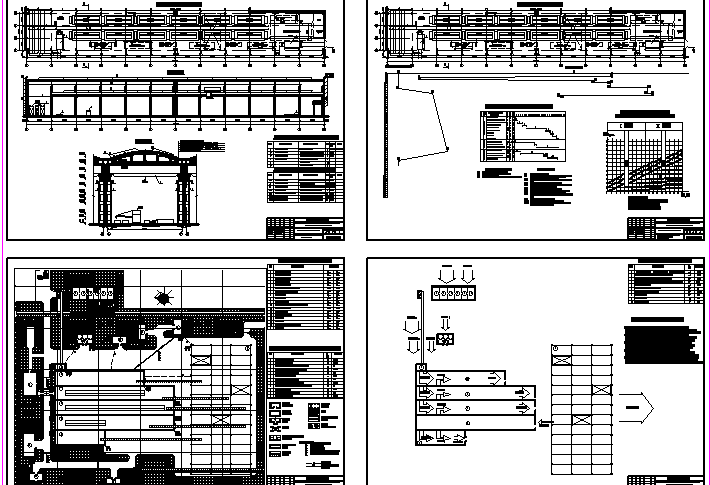

К пояснительной записке прилагаются 4 листа формата А1 с изображением технологической компановки цеха (план и разрезы) циклограмму работы оборудования, технологических процессов, пооперационный график, крановые операции, генплан ,схемы грузопотоков.

Мостовая балка: БК 12.02-А11
Размер: 11360мм 1400мм 800мм
Маса: 10300 кг
Марка бетона: С20/25
Арматура: 619.2 кг
Обьем бетона:4.12 м3

Состав: План цеха, разрезы основного производственного цеха:Разрез 1-1, Разрез 2-2,План цеха, циклограмма крановых операций,циклограмма выполнения работ,пооперационный график,Генплан, экспликация, технико-экономические показатели,Схема грузопотоков. Экспликация зданий и сооружений. Ведомость транспортных средств. Язык документа

Софт: AutoCAD 1.18.0.0
