Завод по производству опор ЛЭП для магистральных линий мощностью 50 тыс.м3

Воронежский государственный архитектурно-строительный университет
Кафедра технологии строительных материалов, изделий и конструкций
Курсовой проект по дисциплине «Проектирование промышленных технологий и основы САПР» и «Экономика качества, стандартизации и сертификации»
на тему: «Завод по производству опор ЛЭП для магистральных линий мощностью 50 тыс. м3»
Воронеж 2012

Проектируемый завод с агрегатно-поточной технологией мощностью 50 тыс. м3 в год предполагает выпуск опор ЛЭП для магистральных линий. Назначение такой продукции предназначены для связи отдельных энергосистем, для передачи энергии от мощных электростанций, а также для связи энергосистем и объединения электростанций внутри энергосистем, для электроснабжения предприятий и населённых пунктов крупных районов.
За изделие представитель примем опору ЛЭП СЦ22.1-1.1 со следующими параметрами:
-длина – 22200 мм
- Наружный диаметр - 560мм
- внутренний диаметр в верхнем сечении - 450мм
-расстояние до центра тяжести стойки - 10700мм
-расстояния до мест установки опорных диафрагм - 4600мм;
- цена – от 53,061 руб./шт.
-объем бетона – 2,2 м3

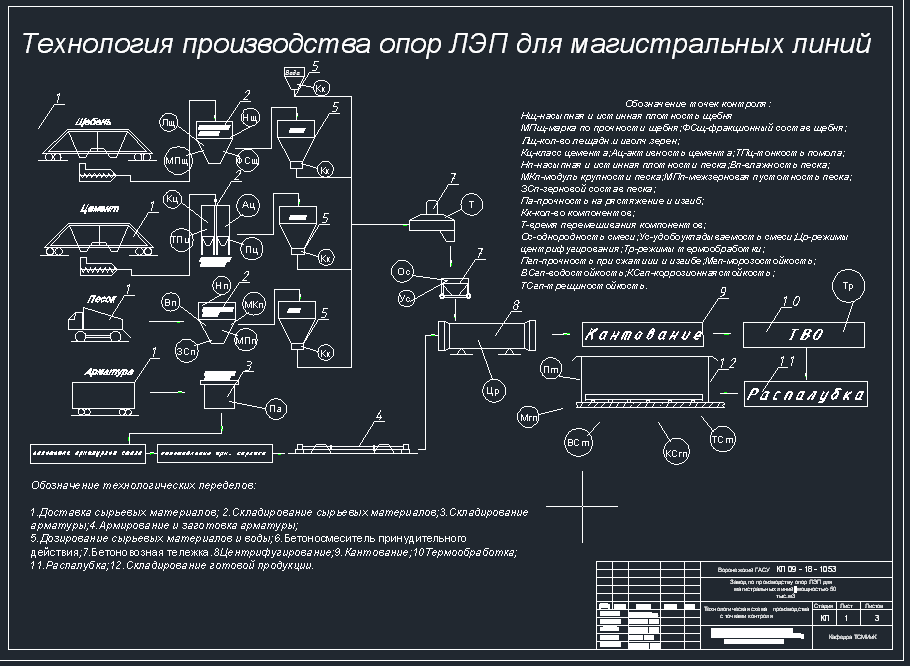

Состав: Технологическая схема производства опор ЛЕП, генплан, план, ПЗ Язык документа

Софт: AutoCAD 2013

Каталог / Промышленность / Промышленность строительных материалов / Завод по производству опор ЛЭП для магистральных линий мощностью 50 тыс.м3

Просмотр файлов
Дмитриев/plot.log
Дмитриев/tekhnologich_skhema-Дмитриев.bak
Дмитриев/tekhnologich_skhema-Дмитриев.dwg
Дмитриев/Карта контроля технологического процесса при производстве опор ЛЭП.docx
Дмитриев/Титульный лист.docx
Дмитриев/САПР генплан-Дмитриев.bak
Дмитриев/САПР генплан-Дмитриев.dwg
Дмитриев/Содержание.docx
Дмитриев/САПР ДМИТРИЕВ-печать.docx
Дмитриев/План на отметке 0000.bak
Дмитриев/План на отметке 0000.dwg
Дмитриев
