Операция Укомплектация-2

Завод по производству железобетонных конструкций 21 тыс. м3 в год

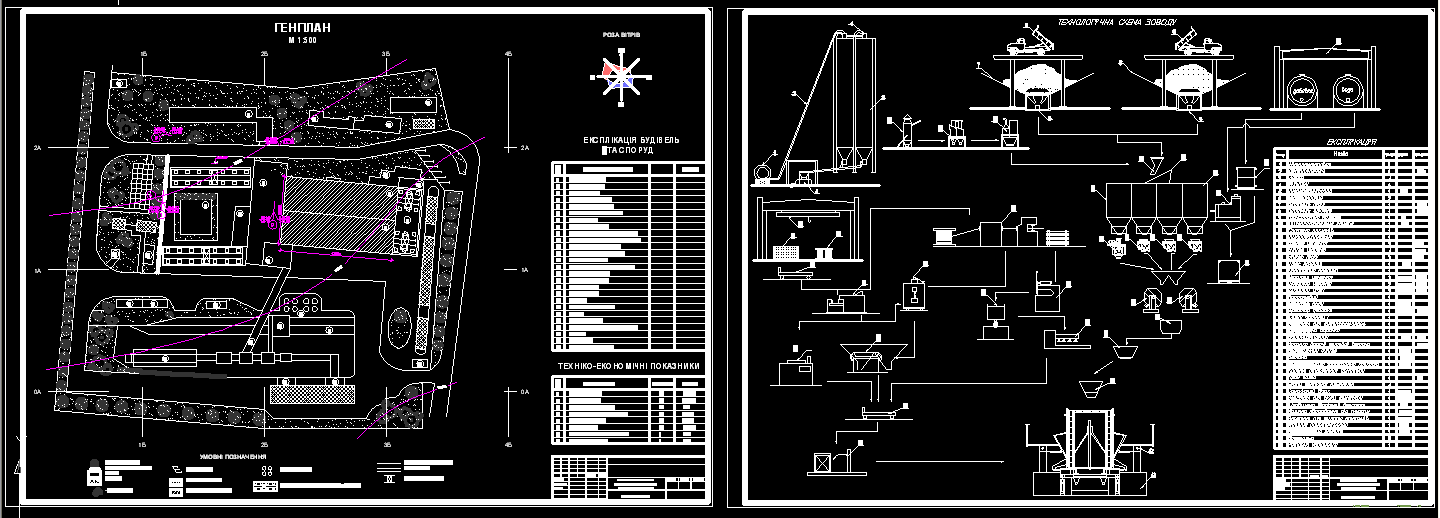

На чертеже приведена генплан завода по производству железобетонных инженерных конструкций и технологическая схема производства.

Завод по производству инженерных конструкций мощностью 21 тыс. м3 в год в г. Трускавец Львовской обл.

Состав: Генплан, Технологическая схема Язык документа

Софт: AutoCAD

Каталог / Промышленность / Промышленность строительных материалов / Завод по производству железобетонных конструкций 21 тыс. м3 в год

Просмотр файлов
genplan.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:


Рейтинг: 400

Софт: AutoCAD 2016

Состав: 1. Генеральный план (1:500); 2, 3. Главный производственный корпус (План на отм. 0.000; Разрезы 1-1, 2-2, 3,-3; Узлы 1, 2, 3; ); 4. Организация производства (График производственного процесса, циклограмма работы мостового крана); 5. Ямная пропарочная камера тепловой обработки (Технологическая схема, план-схема, план и разрезы ЯПК); 6. Карта технологического процесса ((ПК72.15) Требования к бетону, сырьевым материалам, арматурной стали, организация рабочих мест, строповка, складирование); 7. Расчёт строительной конструкции (Опалубочный чертёж; Разрезы 1-1, 2-2, 3,-3; Узлы I, II, III; Расчётные схемы); 8. Автоматизация производства (Структурная схема управления производством многопустотных плит перекрытия; Функциональная схема ямной пропарочной камеры); Сводные технико-экономические показатели проекта.
